PIC12F629的比较器应用(一)带protues仿真

2020-02-08 09:23发布

站内问答 / 51单片机
6136 2 2

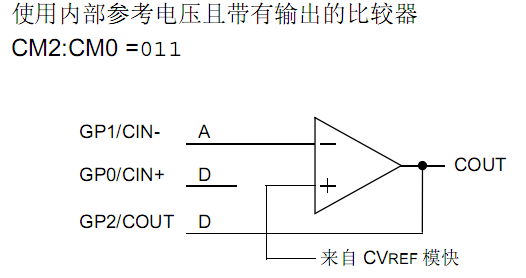

该实例是PIC12F629比较器的最简单应用之一，如图所示
(原文件名:fffffff.png)

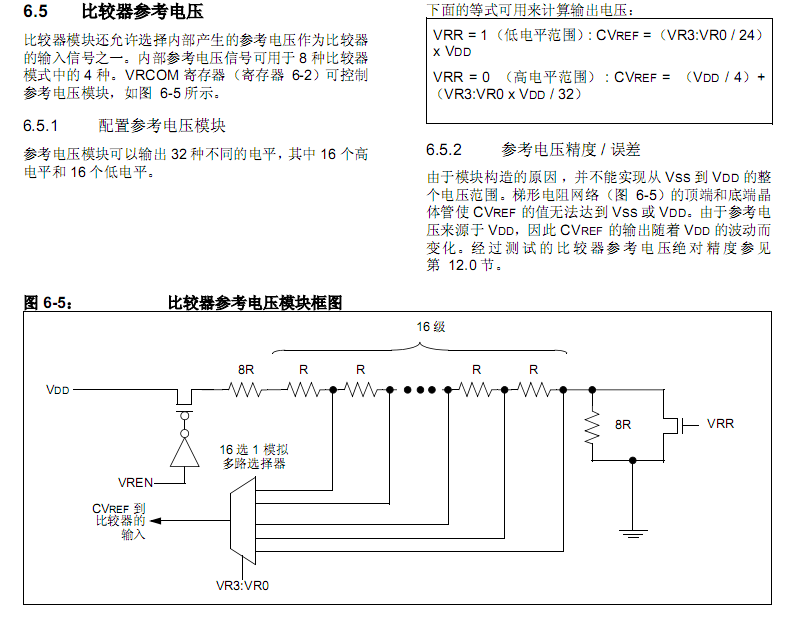

当反相端V-大于同相端V+时，比较器输出低电平，反之输出高电平。同相端连接到内部的电压基准，电压基准可以在0到Vdd选择，具体计算如图
(原文件名:参考电压计算.png)

进入仿真状态后，按住按钮，可以看见发光二极管亮了。未按下按钮时，V-的电压是2.9V，大于V+，所以输出低电平，指示灯不亮，当按下按钮时，V-电压变为1.66V，此时电压低于V+，所以比较器输出高电平
工程和仿真 ourdev_547667.rar(文件大小:35K) (原文件名:Compare_PIC12F629.rar)
PIC12F629中文数据手册ourdev_547677.pdf(文件大小:3.41M) (原文件名:PIC12F629_PIC12F675.pdf)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
jy6715
1楼-- · 2020-02-08 15:01
楼主用过PIC16f88x系列的比较器，我现在的16f883的比较器就是打不开。不知问题出在哪来,请帮忙看看。
这是初始化代码,用的比较器C1,

VRCON = 0xAC;
ANS3 = 1;
ANS4 =0;
CM1CON0 = 0XA2;
TRISA3 = 1;
TRISA4 = 0;
