< 本帖最后由 maychang 于 2017-8-21 13:21 编辑

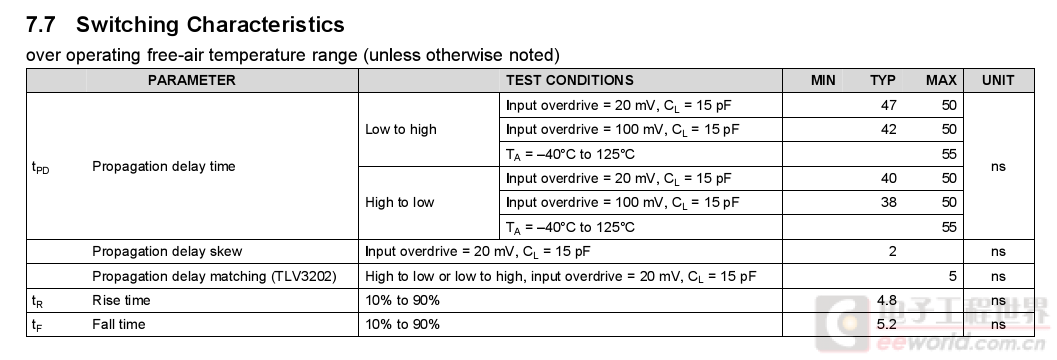

“图片中圈起来的那个参数是指比较器从低电平到高电平（高电平到低电平）的时间吗？”
不是，此参数是延迟时间。延迟时间又可分为多种情况，如图

hql724914 发表于 2017-8-21 13:57
我测出来比较器的输出是这样的，是因为比较器延迟的问题吗

每格1ms，这是很低的频率。猜测你的电路不正确。
1、把你的电原理图贴出来，标注清楚各元件数值和器件型号。
2、使用示波器一个通道看输入，一个通道看输出，是基本的技巧，为何不用？

maychang 发表于 2017-8-21 15:15
每格1ms，这是很低的频率。猜测你的电路不正确。
1、把你的电原理图贴出来，标注清楚各元件数值和器件型 ...

已经解决了，之前我把示波器每格设置为100ms，然后再把波形放大就出现这个问题，后面把每格设置成1ms，测出来就不会这样了

maychang 发表于 2017-8-21 15:15
每格1ms，这是很低的频率。猜测你的电路不正确。
1、把你的电原理图贴出来，标注清楚各元件数值和器件型 ...

延时时间是不是和供电电压也有关系？

hql724914 发表于 2017-8-21 16:33
延时时间是不是和供电电压也有关系？

“延时时间是不是和供电电压也有关系？”
有关系，但随电源电压变化并不大。
