AD835乘法器输出不能倍频

2019-03-25 14:22发布

本帖最后由 xpfshawn 于 2017-8-16 10:39 编辑

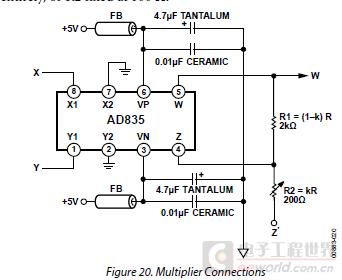

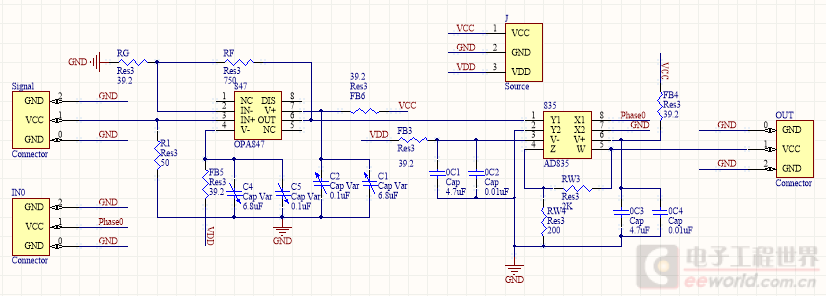

最近搞了AD835,焊好板子之后却发现不能倍频,电路按照手册搭建。OP847增益20倍,可以正常工作。

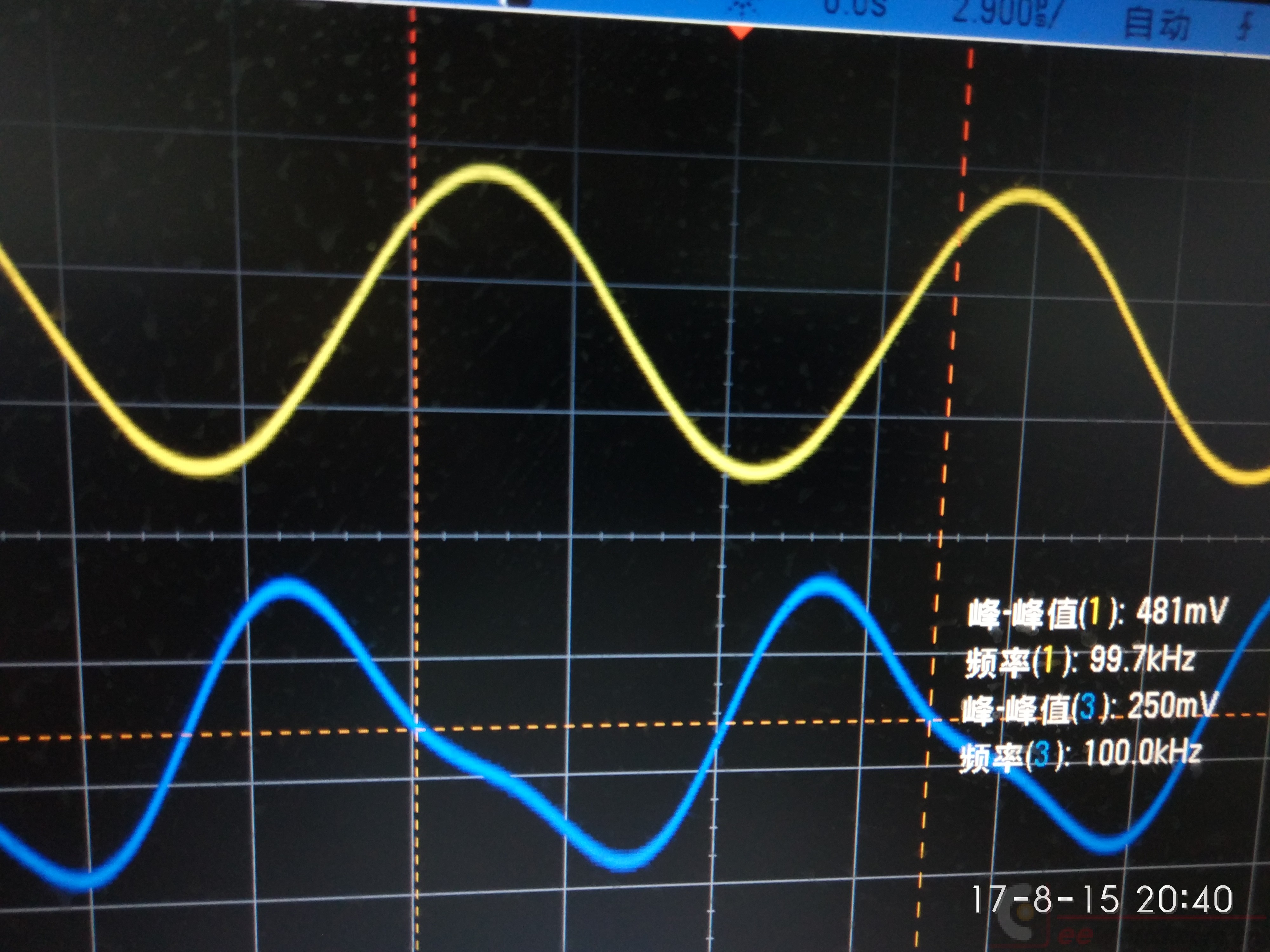

X通道直接接函数发生器,输入500mVpp,Y通道输入25mVpp,通过OPA847放大20倍,达到500mVpp(1号通道,黄 {MOD})。频率100kHz,输出(为3通道,蓝 {MOD})如图所示,
暂且不论峰峰值是否正确,但是不能实现倍频,倍感疑惑




此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
dontium
1楼-- · 2019-03-25 23:16
< "输出“ 是在哪个点测量的?
gmchen
2楼-- · 2019-03-25 23:53
 精彩回答 2  元偷偷看……
xpfshawn
3楼-- · 2019-03-26 00:16
gmchen 发表于 2017-8-16 07:30
楼主文中说频率1kHz,但是示波器显示99.7kHz,不知哪个是对的?
另外,示波器显示两个频率相差0.3kHz,是 ...

不好意思,输入的时候少打两个0,应该是100kHz,谢谢。关于自激,从哪里可以看出自激呢?
xpfshawn
4楼-- · 2019-03-26 05:26
dontium 发表于 2017-8-15 22:15
"输出“ 是在哪个点测量的?

835输出测量
gmchen
5楼-- · 2019-03-26 07:18
xpfshawn 发表于 2017-8-16 10:41
不好意思,输入的时候少打两个0,应该是100kHz,谢谢。关于自激,从哪里可以看出自激呢?

因为看到你写的输入1k,输出有100k,所以怀疑有自激。既然是笔误,那么自激的疑点消除。
