N MOSFET VGS(th)和管子导通的关系 ?

2019-03-25 14:22发布

本帖最后由 yhye2world 于 2017-8-10 00:13 编辑

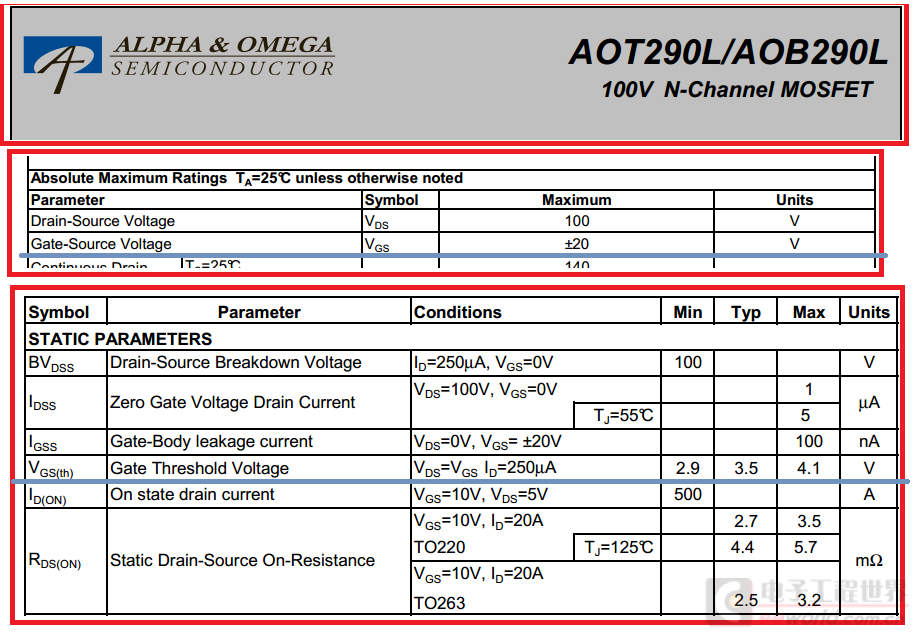

如下图所示,为AOT290L/AOB290L( N MOSET )的部分参数。
其中,VGS(th)的值为:Min,2.9V ;Typ,3.5V;Max,4.1V .

请教:我对VGS(th)参数 和 管子 导通的关系 理解如下,不知 是否正确,还请前辈、大侠 指点(轻拍):
1. 当VGS(th)≥4.1V时,所有的此规格的MOSFET均导通 ;
2. 当2.9V≤VGS(th)<4.1V时,此规格的MOSFET有可能导通(也有可能不导通);
3. 当VGS(th)<2.9V时,所有此规格的MOSFET均不导通。

谢谢 !

附图


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
whuer
1楼-- · 2019-03-25 18:48
 精彩回答 2  元偷偷看……
asimilar
2楼-- · 2019-03-25 21:44
whuer 发表于 2017-8-10 02:41
可以这么理解
同时VGS越高,RDS(ON)就越小

简直是误导人,谁跟你说VGS越高,RDS(ON)越小?自己好好看看规格书
asimilar
3楼-- · 2019-03-26 02:41
没毛病
maychang
4楼-- · 2019-03-26 04:55
VGS(th是管子开始导通门极与源极之间的电压,注意测试条件是漏极电流250uA,这是一个很小的值,距离该管漏极电流允许的最大值很远很远。开始导通后,随着门极源极之间电压增加,管子也越来越导通,漏极电流不断上升。
maychang
5楼-- · 2019-03-26 07:30
whuer 发表于 2017-8-10 02:41
可以这么理解
同时VGS越高,RDS(ON)就越小

不能说说“VGS越高,RDS(ON)就越小”,只能说“VGS越高,RDS就越小”。
RDS和RDS(ON),二者含义不同。前者是随VGS变化的,后者基本不随VGS变化(可以说是RDS变化的最小值)。
elec32156
6楼-- · 2019-03-26 12:17
我也理解的是Vgs越大,Rds(on)越小,Rds(on)就是Vgs达到Vgs(th)之后管子D到S的沟道电阻啊,vgs越大,这个沟道就越宽,Rds(on)应该就越小啊,是哪里理解错了吗,求大神点拨!谢谢。
