vca820的几个引脚 和及其仿真问题

2019-03-25 14:23发布

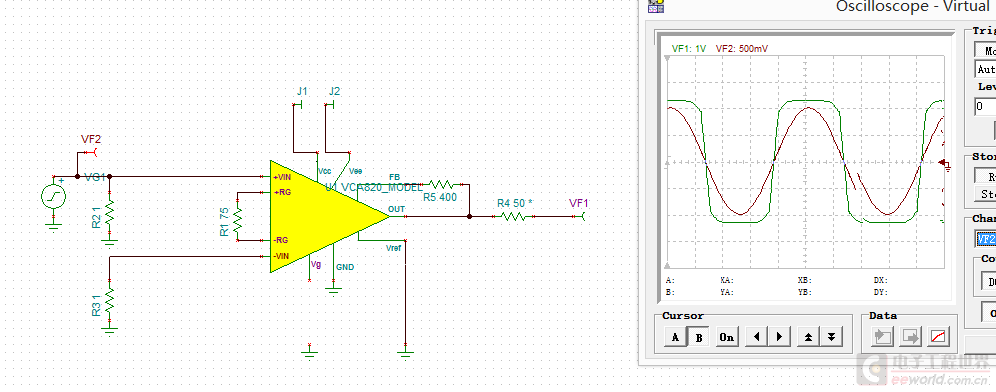

仿真的图形是datasheet里面的最基本 不用到vg 仿真出的图形失真了    呃 说不出什么问题 也自己尝试了下各种办法  不过技术文档看的迷迷糊糊的 反正是vg   Rg  fb这几个引脚怎么用傻傻搞不清楚啊。。请各位帮帮忙
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
关耳008
1楼-- · 2019-03-25 18:55
< QQ截图20140711140823.png
关耳008
2楼-- · 2019-03-25 21:05
 精彩回答 2  元偷偷看……
huayuliang
3楼-- · 2019-03-25 21:54
你调整下Rg Rf,尤其是Rg,太小了。。别让 I(Rg)太大了。输入电压越高,I(Rg)就应该越小,仔细看DS啊。

话说,俺也没用过这器件,看了你的帖子,仿真了下,结果·······。然后看DS,第19页·····

由Rg上得到电流,然后对这个电流放大2倍,再进行增益控制,放大输出。Rg不仅仅与Rf一同控制增益,而且Rg的大小与输入信号的幅度决定了电流的幅度。换句话说,这个器件增益的计算,不光靠RgRf的比例,而且要考虑Rg,不然就削波了。。。
关耳008
4楼-- · 2019-03-26 02:19
huayuliang 发表于 2014-7-13 18:00
你调整下Rg Rf,尤其是Rg,太小了。。别让 I(Rg)太大了。输入电压越高,I(Rg)就应该越小,仔细看DS啊。

...

谢谢啊   原来是我仿真的时候出错了   请问下  在没有电源没有输入是便输出工频信号   然后接上电源和输入是放大的工频信号。。输入接地后依旧工频   改怎么解决啊
huayuliang
5楼-- · 2019-03-26 05:49
本帖最后由 huayuliang 于 2014-7-14 10:05 编辑

这是工频干扰信号。检查你的电路的退耦,以及PCB布局吧。

工作频率是在什么范围?嗯,输入信号的频率。。
amonliu
6楼-- · 2019-03-26 09:57
谢谢啊   原来是仿真的时候出错了
