VCA821的AGC仿真电路输出波形有失真且无自动控制增益效果

2019-03-25 14:23发布

站内问答 / 模拟电子
7755 6 1624
原理 原理 仿真 仿真 按照VCA821的datasheet中的AGC电路仿真时，发现输出波形有失真，而且输出信号的幅度一直在随着输入信号改变。
我想请教各位，将Vref设为1V是输出波形失真的原因吗？这个电路图该如何改进才能做成自动增益？

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
gmchen
1楼-- · 2019-03-25 17:59
< 你先将仿真波形的测试点讲清楚，否则谁也不知道你测的是哪点的波形，怎么帮你？
channanie
2楼-- · 2019-03-25 18:15
gmchen 发表于 2017-8-8 12:17
你先将仿真波形的测试点讲清楚，否则谁也不知道你测的是哪点的波形，怎么帮你？

不好意思

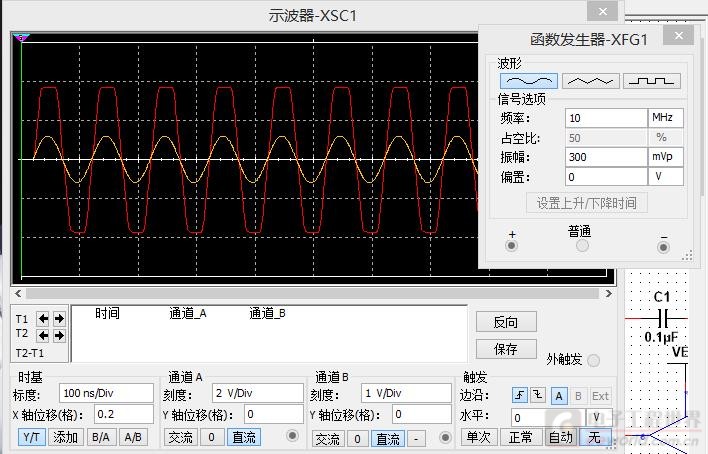

红 {MOD}波形是Vout，黄 {MOD}波形是Vin
gmchen
3楼-- · 2019-03-26 00:09
没有用过VCA821但用过其他VGA芯片。通常这些大公司的datesheet中提出的示范电路都是经过验证可行的，所以这个电路仿真的结果没法解释。Vref设为1V应该是可以的，因为其后的电路是一个积分器，只要输出电压峰值大于Vref+Vd（二极管压降）就会有积分电流，VG就会下降直到平衡为止。
建议直接搭出电路试试。
gmchen
4楼-- · 2019-03-26 03:03
或者在仿真时增加一个探头，测量积分器的输出（VG），看看VG是否符合电路分析的结果。
channanie
5楼-- · 2019-03-26 04:00
 精彩回答 2  元偷偷看……
gmchen
6楼-- · 2019-03-26 05:57
VG应该是个直流电压，你这里的信号频率有1M!! 显然是积分电路出了问题了。
