PIC单片机
新手请教: PIC 如何定义使用bit型的数据
2020-02-08 12:20
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
51单片机
4318
8
8
#include<pic.h>
__CONFIG(0x3B31);
#define uchar unsigned char
#define uint unsigned int
uint i_data;
bit sid;
void main()
{
TRISD=0;
i_data=0;
while(1)
{
sid=1;
i_data=0x8f;
//sid=(i_data&0x80);
PORTD=sid;
//PORTD=i_data;
}
}

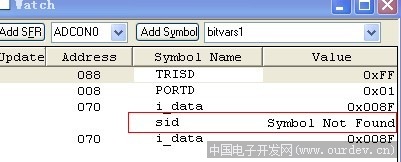

附 WATCH
(原文件名:未命名.jpg)
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
surf_131
1楼-- · 2020-02-08 17:43
我一般把这样的变量改成unsigned char,除去资源多耗费一些,其它没有什么问题。
加载中...
sn516952
2楼-- · 2020-02-08 18:08
有问题啊. 我这个程序里面这个SID是串口12864的数据线的引脚,只有 0和1的变化,如果是char型的 8位的怎么放的进去.
加载中...
yklstudent
3楼-- · 2020-02-08 18:24
#include<pic.h>
volatile bit DIN @ (unsigned)&PORTC*8+0;
volatile bit CS @ (unsigned)&PORTC*8+1;
volatile bit CLK @ (unsigned)&PORTC*8+2;
void WriteByte(uchar dat)
{
uchar i;
for(i=0;i<8;i++)
{
CLK = 0;
NOP();
DIN = ((dat<<i)&0x80)?1:0;
CLK = 1;
NOP();
}
}
加载中...
surf_131
4楼-- · 2020-02-08 23:59
回复【2楼】sn516952
有问题啊. 我这个程序里面这个sid是串口12864的数据线的引脚,只有 0和1的变化,如果是char型的 8位的怎么放的进去.
-----------------------------------------------------------------------
PIC一般的CHAR型变量都对应内存一个字节,你可以将这个字节LSB的比特当作逻辑变量对待。
另外,从你程序里,没有那个sid与缺省的I/O脚关联的定义,不会有相应动作。可以这样预定义:
#define sid RD1
这样就用只有两个状态(其实还有高阻关闭)的特定引脚表征了那个“比特变量”。你只要确实连接了这个引脚。要注意一下输出与输入必须分别写
TRISD1=0;
和
TRISD1=1;
加载中...
sn516952
5楼-- · 2020-02-09 02:55
精彩回答 2 元偷偷看……
加载中...
surf_131
6楼-- · 2020-02-09 08:35
i_data&0x80
的意思就是char型(或int型)变量i_data和一个b10000000的常数进行“与”运算,当然只有两个结果。
再说,你的程序来自mchp吗?如果不是,谁写的你问谁去。
加载中...
