全差分滤波电路的计算问题

2019-03-25 14:24发布

亲爱的高手们,请帮忙算一下,以下滤波电路的带宽怎么算出来的。
此电路为电流检测电路 , AD8422ARMZ 为共模放大,后级用single-ended差分,IC ref 为2.5v, (OP1632用在音频上的,用在这边不完全合适,这个不是主要问题),再送进ADC 用差分量测
我的问题是,前级的C58,C59.C57 . R56,R57 组成全差分电路滤波, 带宽 80K-847Hz 是如何计算出来,
因为这个问题,困惑了好久,我才注册网站的,还请高手帮忙作答,感激不尽!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
cruelfox
1楼-- · 2019-03-25 20:07
< 本帖最后由 cruelfox 于 2017-8-6 23:21 编辑
willing_chen 发表于 2017-8-6 22:18
输入差模信号,两个输入端信号交流相位相反,那么滤波输出的电压就是C57上的交流电压。 R=2k+2k=4k,
C=4 ...

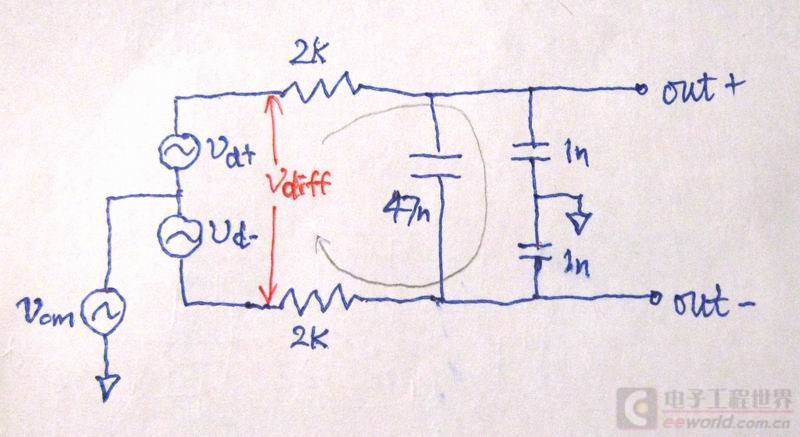

随手给你画了个图,请看差模输入信号是红笔标出的两点间的电压。铅笔标的是电流回路。
输出是从电容两端取的,这些电阻电容共同分压,等价于一个阻串联一个电阻的分压。

只看差模输入的时候,vcm=0,根据对称性,两个1nF串联的中间点电位一直是0, 有没有接地不影响。
只看共模输入的时候,vd+=0, vd-=0,中间那个环路上没有电流,vcm的电流经过地回流。
实际电路是差模共模线性叠加在一起的。
cruelfox
2楼-- · 2019-03-25 21:16
 精彩回答 2  元偷偷看……
willing_chen
3楼-- · 2019-03-26 00:30
cruelfox 发表于 2017-8-6 20:57
输入共模信号,那么C57两端电压是相等的,两个输入端都是一阶低通。 R=2k, C=1nF
输入差模信号,两个输入 ...

输入差模信号,两个输入端信号交流相位相反,那么滤波输出的电压就是C57上的交流电压。 R=2k+2k=4k,
C=47nF并联(1nF串1nF)=47.5nF
r如何理解 2K+2K , C=47nF并联(1nF串1nF)=47.5nF
willing_chen
4楼-- · 2019-03-26 03:28
cruelfox 发表于 2017-8-6 23:13
随手给你画了个图,请看差模输入信号是红笔标出的两点间的电压。铅笔标的是电流回路。
输出是从电容两端 ...

还请问一下,这个33K 又是如何算出来的,感激不尽!
cruelfox
5楼-- · 2019-03-26 03:28
willing_chen 发表于 2017-8-6 23:33
还请问一下,这个33K 又是如何算出来的,感激不尽!

不知道怎么来33kHz的.
时间常数按 R=R80+R82=3k+33, C=C21=1n 来算,我得出的带宽是52kHz.
