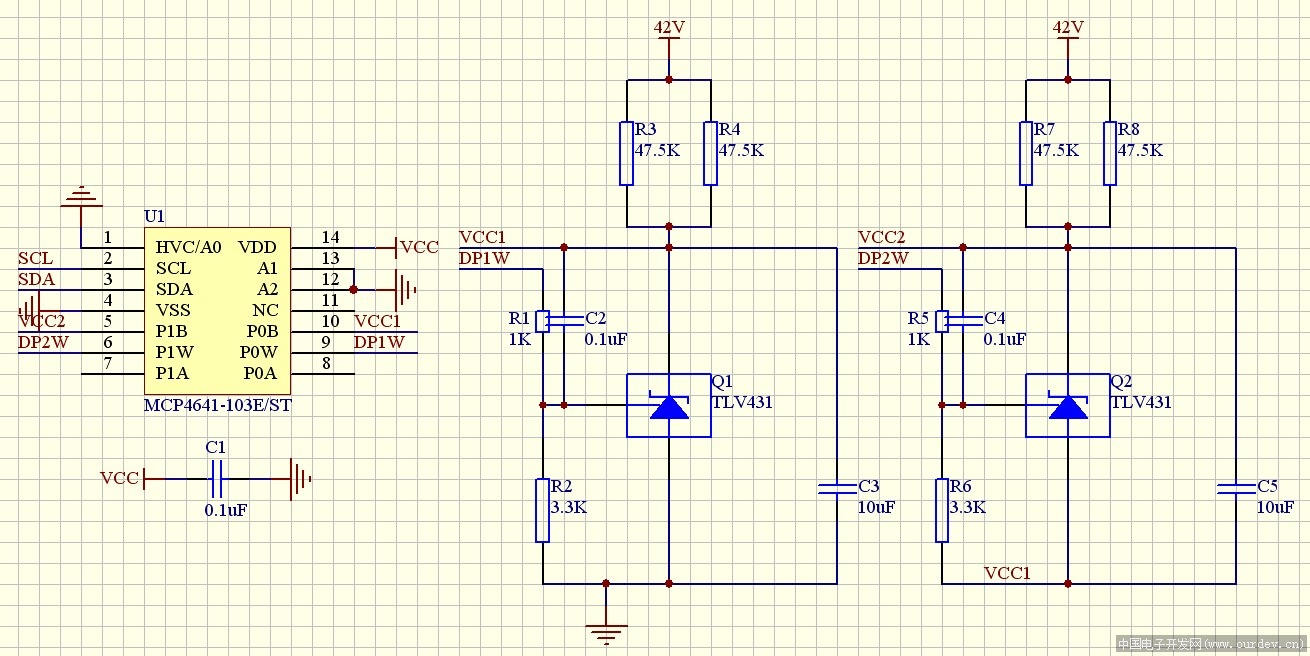

MCP4641是MICROCHIP公司的I2C协议的两路数字电位器，我用PIC16F887的硬件I2C来驱动该数字电位器，我只把它当作一个数字的可调电阻来使用，如图，我用的电源稳压器件是TLV431，1.24V参考电压，输出范围是1.24～6V，我用Q1的输出来给Q2做地，用这样的办法把两个TLV431串联起来

我现在遇到的问题是，这两个TLV431输出的电压总和不能大于5.6V，比如说我把Q1调成3.5V，Q2也调成3.5V，两者只有一个能输出3.5V，另外一个输出2.1V，TLV431的外部电路都相同，数字电位器我控制的阻值也相同；还有就是如果Q1、Q2的输出电压我都控制在2.8V以下时，电路工作正常，1.24V～2.8V两路输出都没有问题，现在的问题就是两路输出超过5.6V就有一路输出不正常

说的可能有些不太清楚，还请大伙帮忙看看，谢谢


(原文件名:MCP4641.JPG)
