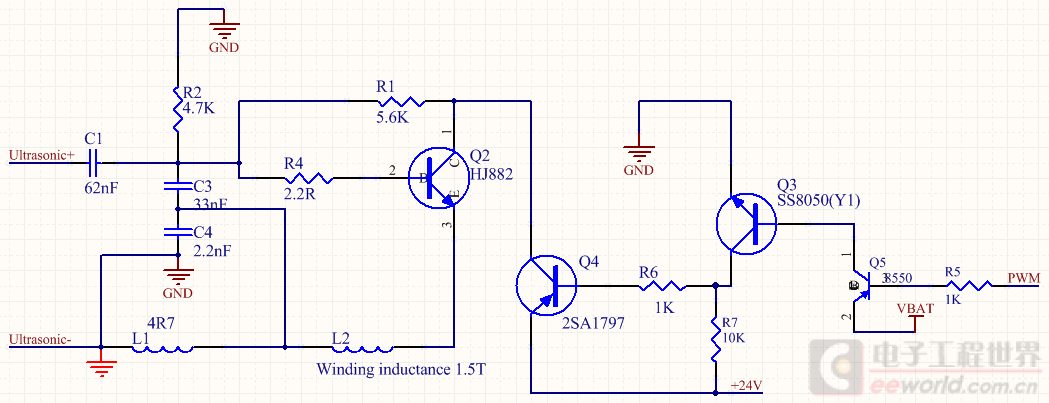

< 这个电路也没有标明哪里输入哪里输出，一个电感只说1.5T而没有电感量，另一个则标着4R7（电阻？），根本无法计算。况且从电路结构分析也不太像电容三点式振荡器。

gmchen 发表于 2017-7-27 17:22
这个电路也没有标明哪里输入哪里输出，一个电感只说1.5T而没有电感量，另一个则标着4R7（电阻？），根本无 ...

U+,u-那里就是输出3MHZ，1.5T是绕线电感，感量有变化的，4R7是 4.7uH 工制电感，这个是我标错.

顺手牵→猪 发表于 2017-7-28 11:21
U+,u-那里就是输出3MHZ，1.5T是绕线电感，感量有变化的，4R7是 4.7uH 工制电感，这个是我标错.

这个电路要振荡，U+U-之间的阻抗性质必须是感抗，那个1.5T的电感必须很小。楼主没有给出U+U-之间到底接的是什么，根本无法计算振荡频率，甚至是否能够振荡都未可知。

gmchen 发表于 2017-7-29 18:16
根据楼主图上的标注，只能猜测：U+U-之间可能接了一个压电陶瓷之类的固体谐振器件。如果确实如此，那么振荡 ...

是的，就是一个 压电陶瓷片，测的频率是3MHZ，这个电路要如何理解

顺手牵→猪 发表于 2017-7-31 16:03
是的，就是一个 压电陶瓷片，测的频率是3MHZ，这个电路要如何理解

那就很好理解了。
电路中与振荡器有关的是Q2，其他两个晶体管只管供电，可以忽略。
Q2的三个电阻只管偏置，与振荡频率无关。L2电感量很小可以认为对于高频短路，L1电感量很大是一个高频扼流圈，只管供电，对于高频开路。这样一来与Q2振荡有关的只有C1、C3、C4以及压电陶瓷。其中C3接在基极与发射极之间，C4接在发射极与集电极之间，剩下的就是C1与压电陶瓷片串联后接在基极与集电极之间。
电容三点式振荡器的电抗要求是发射极接的两个电抗同性质，基极与集电极之间接另一个不同性质的电抗，所以一定要求C1与压电陶瓷片串联后呈现感抗。
而压电陶瓷片的阻抗特性是：在其串联谐振频率一下以及并联谐振频率以上均为容性，只有在这两个频率之间为感性，所以这个电路要么不振荡，要振荡一定在上述两个频率之间，而压电陶瓷片的这两个频率十分接近，所以振荡频率唯一由压电陶瓷片确定。
