电压跟随器

2019-03-25 14:25发布

站内问答 / 模拟电子
7948 13 1546

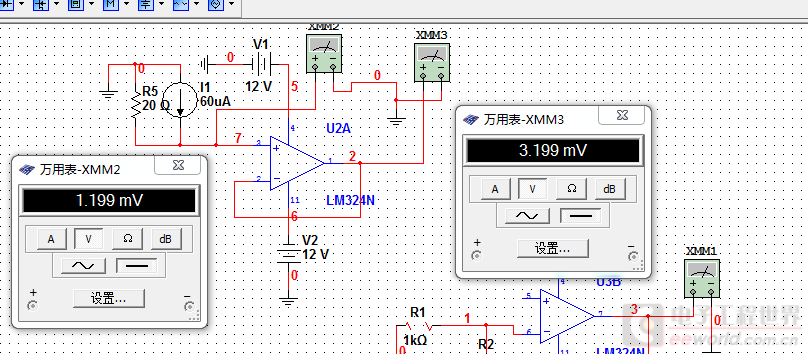

这个电压跟随器的输入电压与输出电压差别竟然这么大，电流源转电压做输入信号，，本来只要直接放大就好，可放大倍数仿真与理论相差太大就想加个电压跟随器稳定输入信号，可现在又出现了新问题
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
njzz
1楼-- · 2019-03-26 00:45
< 电路本身没有问题，就是因为你输入的电压太低！1mv！导致非线性的失真！你把电阻加大，或者电流源加大，或者10mv，100mv，加大试试！
yikechenfeng
2楼-- · 2019-03-26 03:06
从理论上来说，没有看出问题在哪？！除非电压跟随器有问题
captzs
3楼-- · 2019-03-26 06:31
LM324的Vos＝2mv，跟随器输出的失调电压就是2mv，输入1.199mv+失调电压2mv ，输出不就是3.199mv吗？
njzz
4楼-- · 2019-03-26 12:02
另外你的运放电源不必用那种，接的太麻烦，软件自身就提供了TTL电源VCC+12和VEE-12，直接接上就行！
lwxjy
5楼-- · 2019-03-26 14:12
不要太相信仿真，仿真与实际相差太大，一定要实际测试，可以先用面包板搭建电路
chunyang
6楼-- · 2019-03-26 19:53
 精彩回答 2  元偷偷看……
