开环频率特性测试

2019-03-25 14:28发布

本帖最后由 萤火 于 2017-7-21 19:49 编辑

给位老师,下面的两张图是仿真运放的开环频率特性曲线

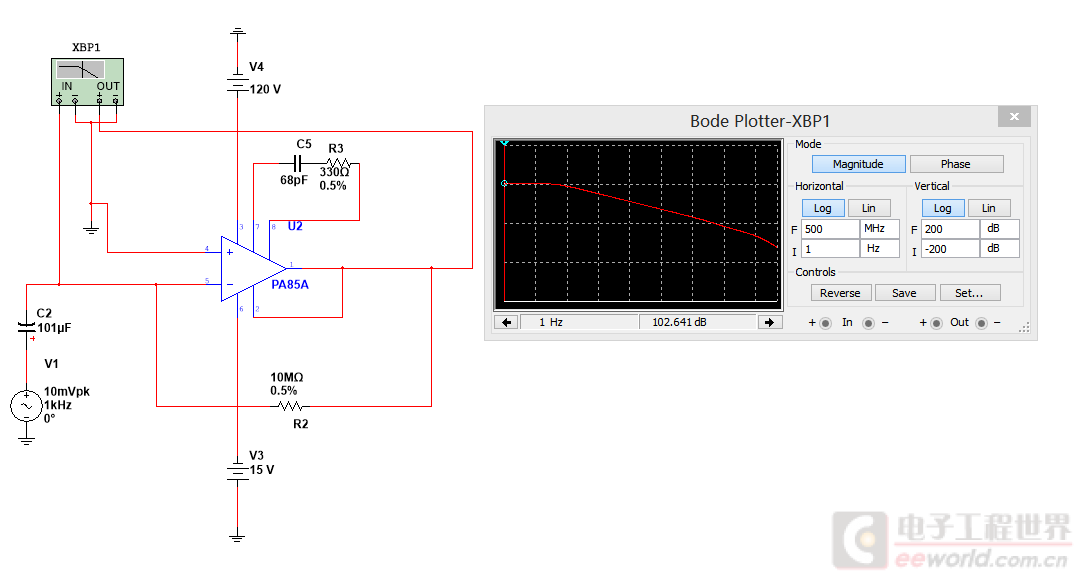

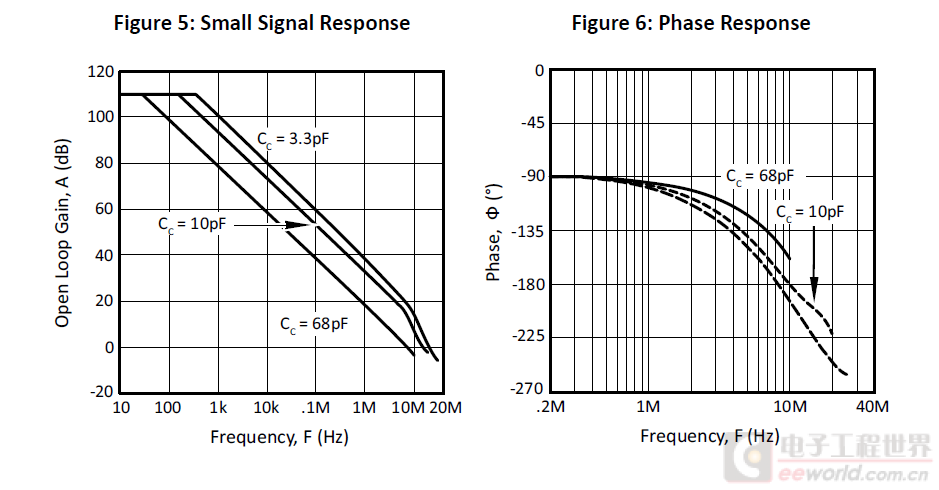

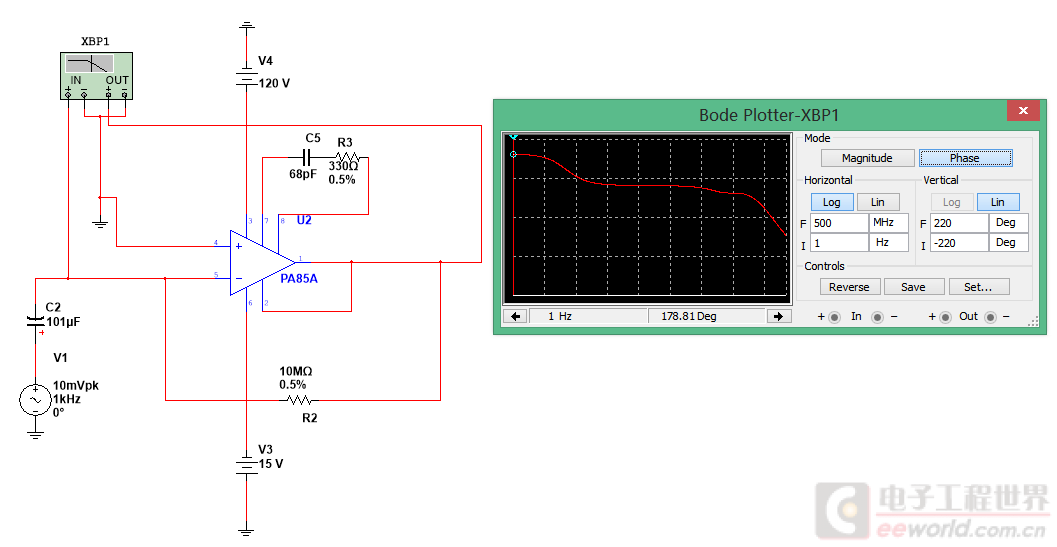

上图一是幅频曲线,下图二是相位曲线,好像有点不对呀,由幅频特性曲线知,相频曲线应该从0度往下变化吧,仿真结果1HZ的时候为178度,这是怎么回事呢?图三是该运放数据手册上的开环频率特性曲线,仿真结果表明:幅频特性曲线跟数据手册基本相同
                           (图 一)
                           (图 二)
                             (图  三)

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
gmchen
1楼-- · 2019-03-25 19:23
< 首先,记得在其他一个帖子中说过,用仿真器仿真运放开环特性基本上是没有意义的。
其次,你的图是反向输入,相频特性当然要增加180度了。
萤火
2楼-- · 2019-03-25 19:34
gmchen 发表于 2017-7-21 20:14
首先,记得在其他一个帖子中说过,用仿真器仿真运放开环特性基本上是没有意义的。
其次,你的图是反向输入 ...

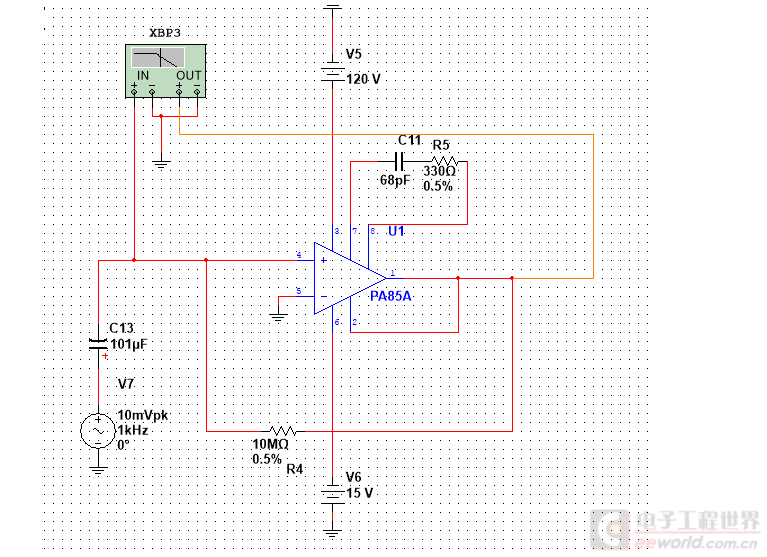

恩恩,谢谢您,,那同相输入的话,反馈回来的10M电阻要连接到同相端吧 aa.png




萤火
3楼-- · 2019-03-25 20:03
gmchen 发表于 2017-7-21 20:14
首先,记得在其他一个帖子中说过,用仿真器仿真运放开环特性基本上是没有意义的。
其次,你的图是反向输入 ...

恩恩,也是我发的,,看到别人的论文里有仿真的开环曲线,我就想试一下。



maychang
4楼-- · 2019-03-25 22:28
萤火 发表于 2017-7-21 20:32
恩恩,谢谢您,,那同相输入的话,反馈回来的10M电阻要连接到同相端吧

那是不对的。
该电阻联接到同相输入端,就成了正反馈。虽然反馈量很小,也足以使幅频和相频曲线发生变化。
萤火
5楼-- · 2019-03-26 03:10
maychang 发表于 2017-7-21 20:36
那是不对的。
该电阻联接到同相输入端,就成了正反馈。虽然反馈量很小,也足以使幅频和相频曲线发生变化 ...

那老师,同向输入端的话,怎么测开环特性曲线呢
maychang
6楼-- · 2019-03-26 08:24
 精彩回答 2  元偷偷看……
