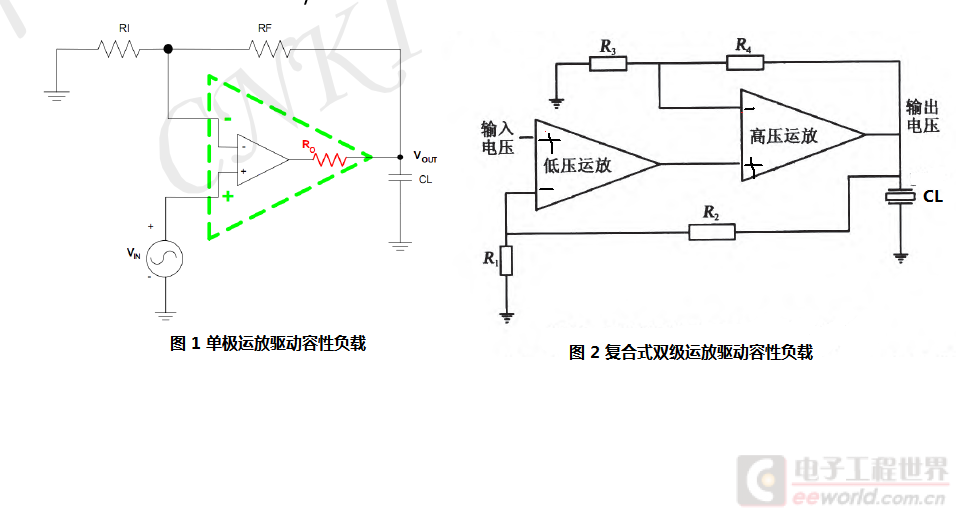

      各位老师，当运放驱动容性负载时，因为引入了极点，需要分析稳定性，对于一级运放（图一），可根据开环频率特性曲线进行分析，可以进行“噪声增益补偿”，“隔离电阻补偿 ”“超前，滞后补偿”等技术保证系统稳定。

      对于复合式运放（图二）该怎么分析呢“
     进行补偿时，应该把补偿原件加在前一级运放处，或者后级运放，或者两个都加补偿原件？
     分析时是应该用前一级低压运放的开环频率曲线分析，还是用高压运放的？
之所以选择（图二）的电路作为设计，因为高压运放的失调电压比较大，加低压运放可以减小失调电压。
