全新继电器驱动模式，全新的供电模式，大家都进来看一下啦

2020-02-09 09:26发布

站内问答 / 51单片机
10836 3 3

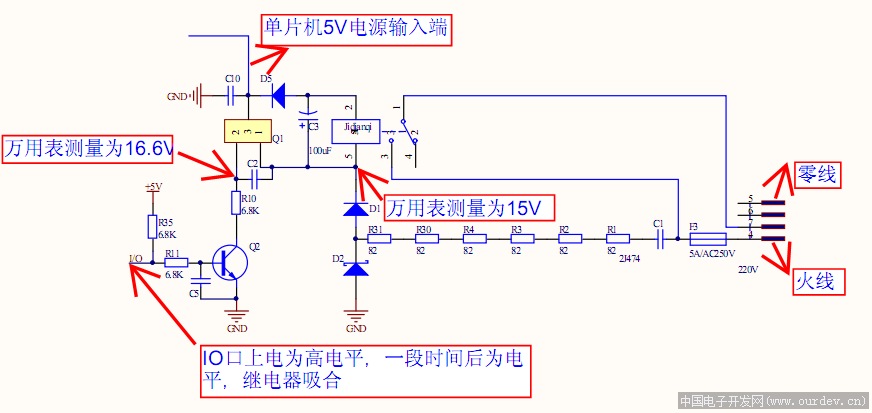

(原文件名:1111.png)
        这个电路挺有意思，大家都来看一下啦……Q1不知道是什么芯片，为SOT23封装，Q2具体也不知道是什么东西，我判断为NPN三极管，哪位高手知道5V直流电压是如何产生的？，Q1应该是什么？是如何控制继电器的？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
o0pingu0o
1楼-- · 2020-02-09 09:38
 精彩回答 2  元偷偷看……
momoshuihan
2楼-- · 2020-02-09 13:02
回复【楼主位】momoshuihan
-----------------------------------------------------------------------

我再补充一下，零线直接接地了。IO上电为高电平，一会为低电平，继电器吸合。哪位高手看懂了，说一下，大家各抒己见
