微弱信号检测时前级RC滤波带来的运放偏置问题

2019-03-25 14:28发布

站内问答 / 模拟电子

2896 4

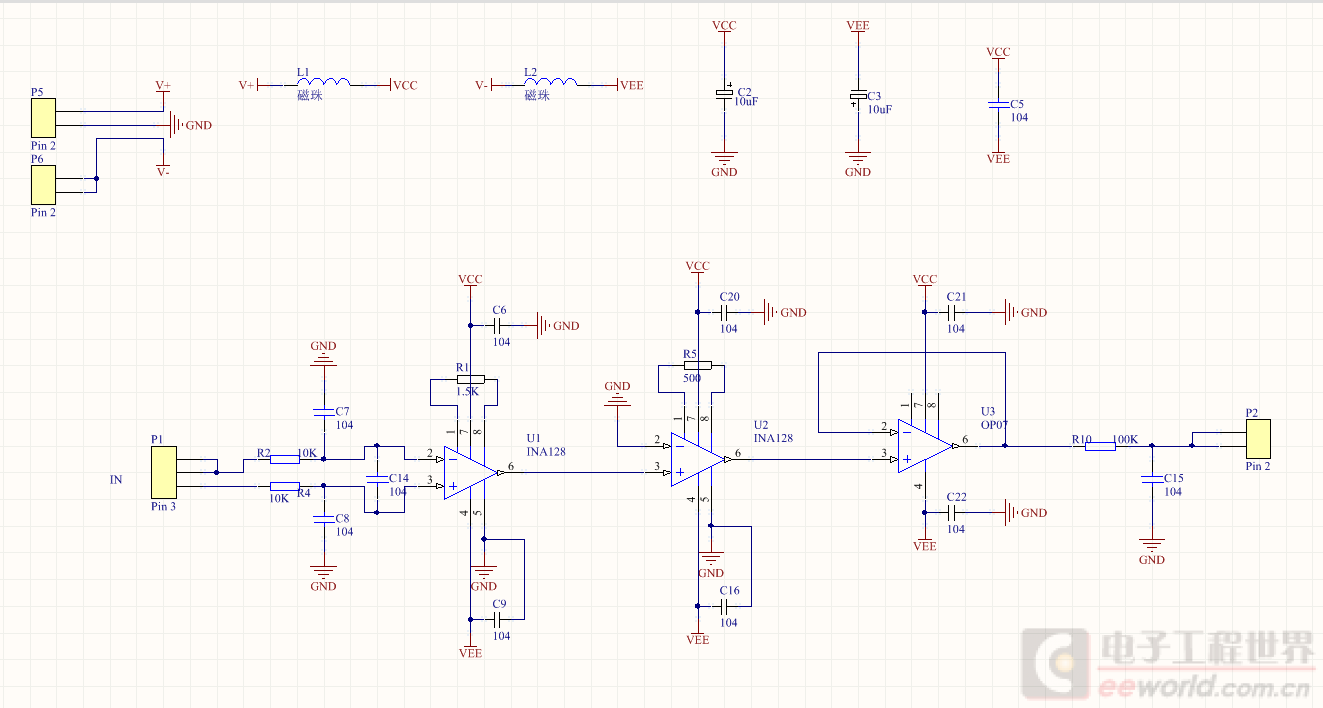

最近在做一个用覆铜板做手写板的题，要检测极其小的微弱信号（0.2mV及以上），因为存在很多噪声，所以用了滤波电路，结果就导致在差分输入为0.5mV时，输出为负电压，输入为0.6mV及以上，输出为正电压，因为输出信号要用AD采集，所以这个负电压应该如何解决呢？图片为我的电路 C@%CGY]WF~`GQ9EBR2YFG`X.png


此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-03-25 19:18

< >0.6mV输出正，小于它输出负，这与滤波无关。滤波电路又无直流引入。

改变180度的相位，电路应该不会。看看是其它什么原因吧。

2楼-- · 2019-03-25 20:19

与滤波无关。应该是信号中叠加了干扰，干扰来源可能是接触电势、热电势、运放的输入失调、等等。

3楼-- · 2019-03-26 01:01

U2是仪表放大器作为单端用。
U2增益设置得那么低(很接近于1)，后面又加一级OP07跟随器，不知道是何用意。

4楼-- · 2019-03-26 04:48

第二级应该说是浪费。
第三级OP07，是具有调零端的。但在此图中并未联接。
