高人指点！用PICkit2对PIC16F689进行在线仿真的问题！

2020-02-09 09:27发布

站内问答 / 51单片机
1531 8 8

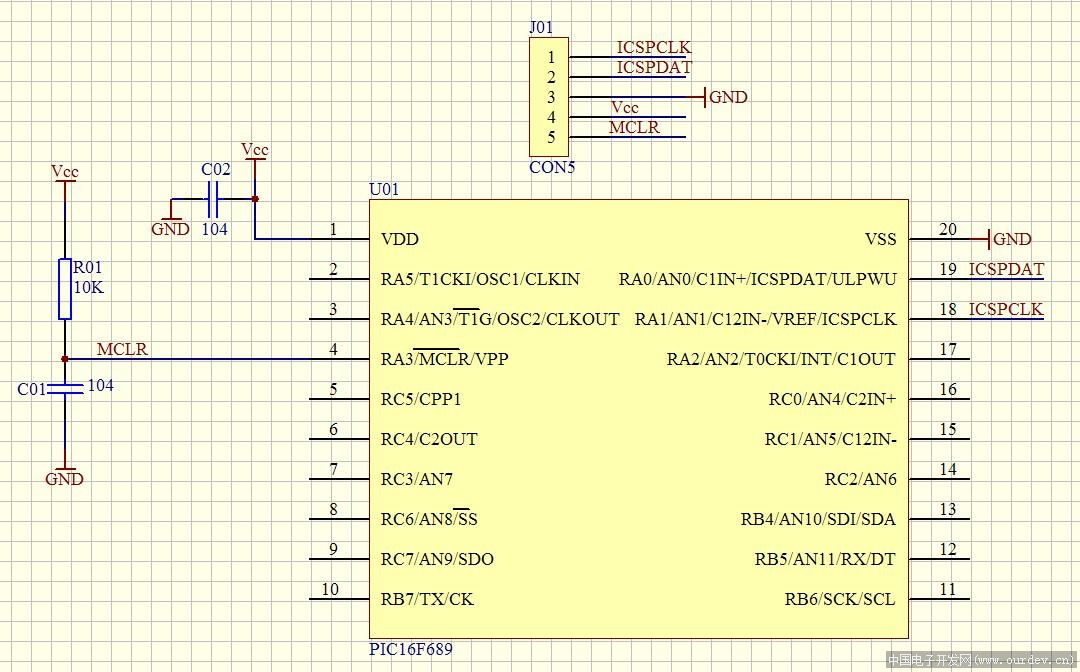

pic16f689的icsp电路图 (原文件名:1.JPG)

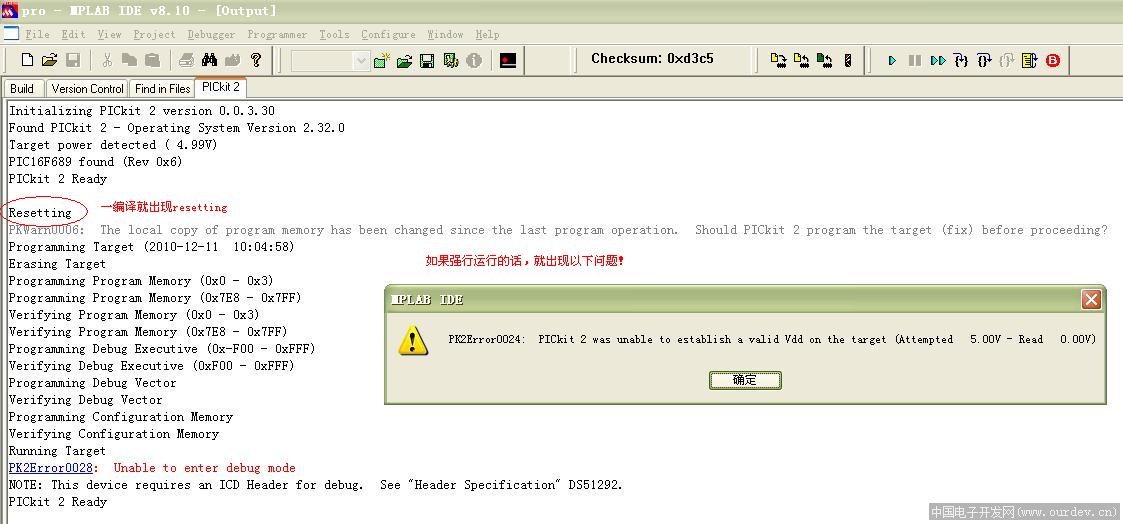

连接电路编译就出现resetting (原文件名:2.JPG)



请大大们指点啊！初次接触PIC啊！最好能给个PIC16F689的简单程序，让我试编译一下！拜托各位大大们了！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
wangjiati
1楼-- · 2020-02-09 09:33
MCLR 到 C01,接一电阻  100的。
bigZ
2楼-- · 2020-02-09 11:51
关狗
加外部晶振
youyongdehuli
3楼-- · 2020-02-09 12:42
问题1：查看了一些资料，说PIC16F689这类中低端单片机在用PICkit2在线仿真时需要加接AC162016（ICD Headers）才能在线仿真！
问题2：在这个问题中就是想用内部时钟，不外接晶振。
综合：这样的情况，想大家帮帮忙！
bigZ
4楼-- · 2020-02-09 15:54
 精彩回答 2  元偷偷看……
youyongdehuli
5楼-- · 2020-02-09 21:30
请问大大们有实际使用的电路图么，上个分享一下吧！拜托了！
headwolf_83
6楼-- · 2020-02-10 02:42
689,不管用什么，都要去单独买一个调试头。ACXXXXX
