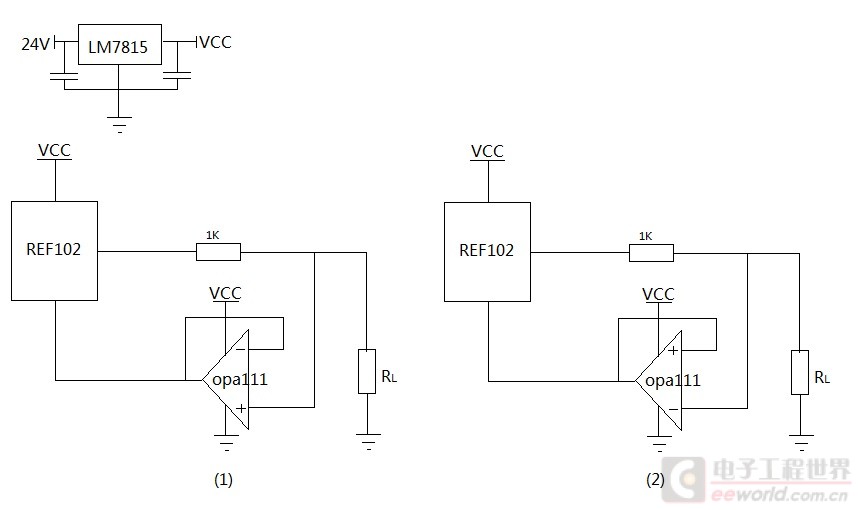

本人想搭个20mA以内的恒流源，有图如下：
我先按照电路图（1），搭出来效果不理想，改变RL，电流变化很大，REF102输出端与COM端之间也不恒压，改成图（2）之后基本满足恒流需求，但是REF102输出与COM端电压测出来是-1V，这个-1V是怎么算出来的？为什么图（2）对而图（1）不对？请前辈们教教我
此帖出自小平头技术问答
我先按照电路图（1），搭出来效果不理想，改变RL，电流变化很大，REF102输出端与COM端之间也不恒压，改成图（2）之后基本满足恒流需求，但是REF102输出与COM端电压测出来是-1V，这个-1V是怎么算出来的？为什么图（2）对而图（1）不对？请前辈们教教我
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
本来就应该这样联接。
这是该芯片datasheet附图，原始资料，总不会错。
datasheet上是错的，我上边的图（2）满足要求。图（1）与datasheet相同.
可能我描述的确实不太清楚，电压不是-1v，而是REF102的输出端到REF102的COM端的电压是-1V，REF102的输出端就是连1K电阻那端，而REF102的COM端是连到OPA111的那端。我测的实际值是：当RL=0.7R，1K电阻右端是50mV，REF102输出端是11.7V，而REF102的COM端是12.8V。
你没有得到预想的实验结果，不能成为否定的理由。
实际上，下面那个运放不用都可以，只要你能够忍受较大的误差。
今日已晚，明天再说吧。
