本帖最后由 萤火 于 2017-7-18 17:11 编辑
请问老师，怎么测量PA85这个高压运放的开环幅频（相频）特性曲线，图（1）是maychang老师在一个帖子中发的一种运放的开环增益测量电路图。在Multisim中该怎么仿真生成频率曲线图呢？图（2）是我照着图（1），在Multisim中画的仿真图，没有完全画好，同相输入端该怎么连接呢？C5，R3是补偿电阻电容，XBP1是伯德图生成仪器。图（3）是数据手册上的频率特性曲线图。该怎么仿真能生成图（3）的曲线呢？谢谢

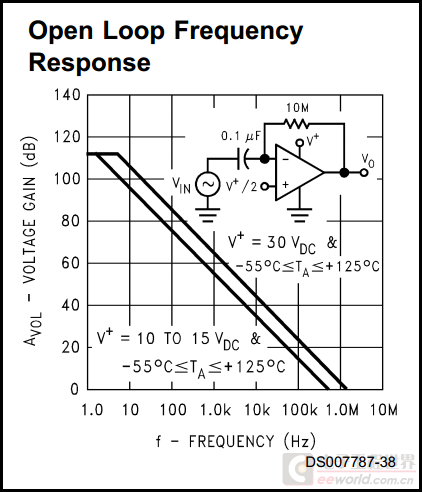

图（1）

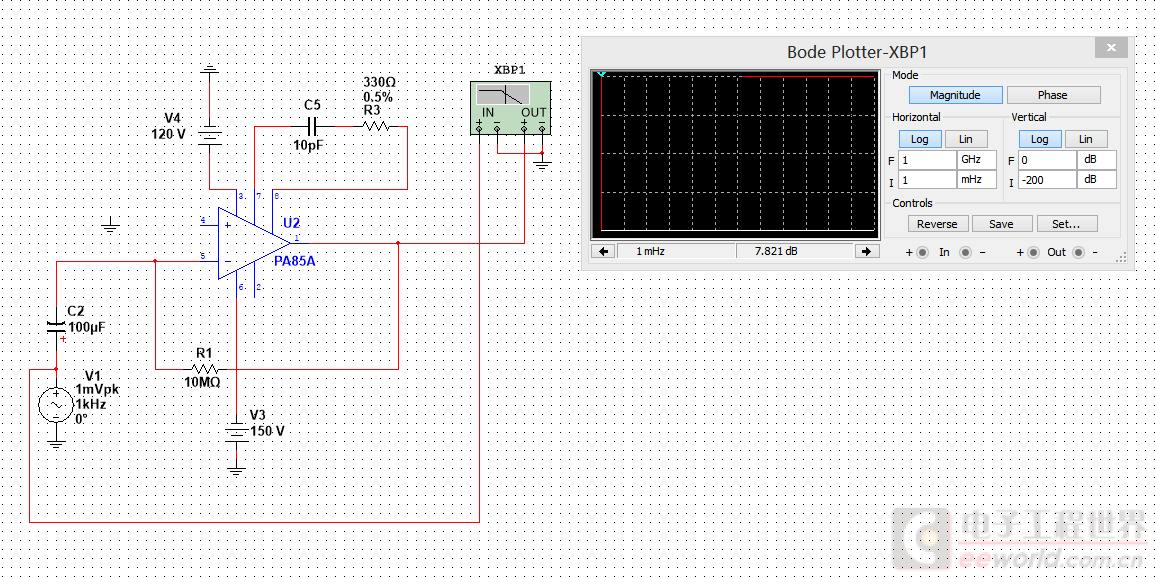

图（2）

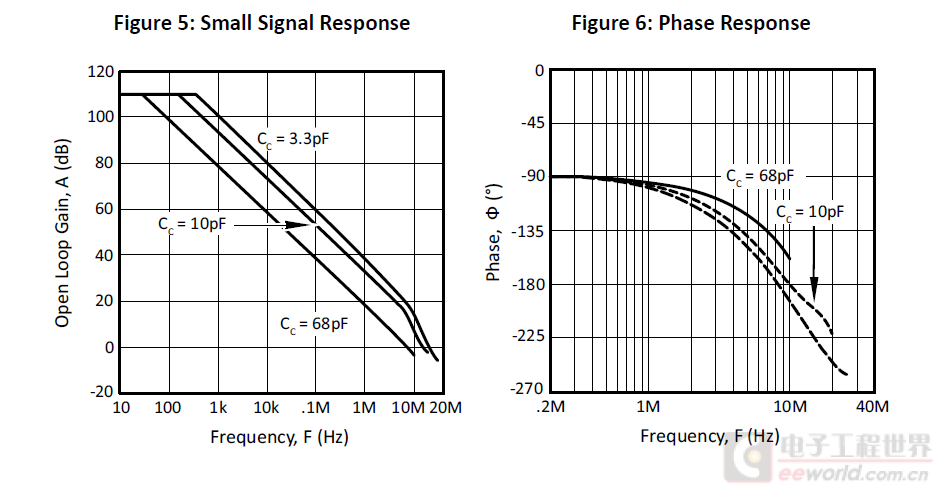

图（3）
此帖出自小平头技术问答
请问老师，怎么测量PA85这个高压运放的开环幅频（相频）特性曲线，图（1）是maychang老师在一个帖子中发的一种运放的开环增益测量电路图。在Multisim中该怎么仿真生成频率曲线图呢？图（2）是我照着图（1），在Multisim中画的仿真图，没有完全画好，同相输入端该怎么连接呢？C5，R3是补偿电阻电容，XBP1是伯德图生成仪器。图（3）是数据手册上的频率特性曲线图。该怎么仿真能生成图（3）的曲线呢？谢谢
图（1）
图（2）
图（3）
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
你的仿真软件里面已经有此运放模型，搭好电路后即可开始仿真，得到其闭环特性。至于开环特性，恐怕只能说你试试看吧。
闭环特性好仿真，开环的该怎么搭建电路呢
接地测试过，跟图（3）相差甚大，学习研究的
开环仿真得到的结果，应该就是仿真中的模型。当初怎么建立的，现在就怎么显示。
额，什么意思，就首楼这样搭建电路图吗
