PIC单片机中A/D滤波电路的问题。谢谢

2020-02-09 09:32发布

17276 5

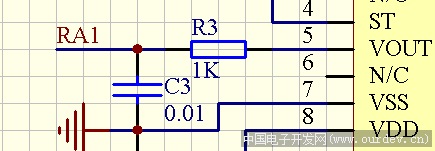

如下图，是VOUT经过一个高通滤波器到达单片机的A/D采样端口。
请问：由于中间串联了一个电阻R3，单片机采样的电压值是Vout的真实电压值吗？会不会因为R3衰减啊，谢谢……在线等……

(原文件名:低通.png)

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2020-02-09 14:40

单片机的AD输入阻抗有几百K, 串一个小电阻,没什么影响

2楼-- · 2020-02-09 15:54

精彩回答 2 元偷偷看……

3楼-- · 2020-02-09 20:41

AD在通道切换的时候，1K的电阻可能会造成0.1v左右的电压变化，

4楼-- · 2020-02-10 01:39

这是低通吧...
vout输出AC电压，RA处的电压会因为电容不停的充放电效应而与vout产生误差。
为了维持原本的cutoff frequency,并取得一个相对精确的值，可以增大电阻减小电容。
