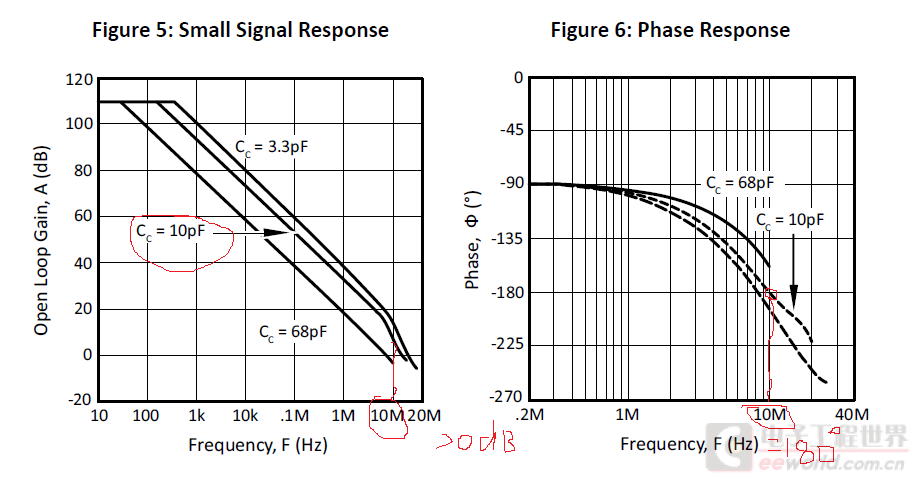

< 从图中曲线数值看，满足振荡条件，会发生振荡。
当然，曲线给出的是典型值，实际上芯片的各项参数分散性相当大，所以不是每一片都必然发生振荡。

本帖最后由 萤火 于 2017-7-15 14:40 编辑

maychang 发表于 2017-7-15 12:02
从图中曲线数值看，满足振荡条件，会发生振荡。
当然，曲线给出的是典型值，实际上芯片的各项参数分散性相 ...

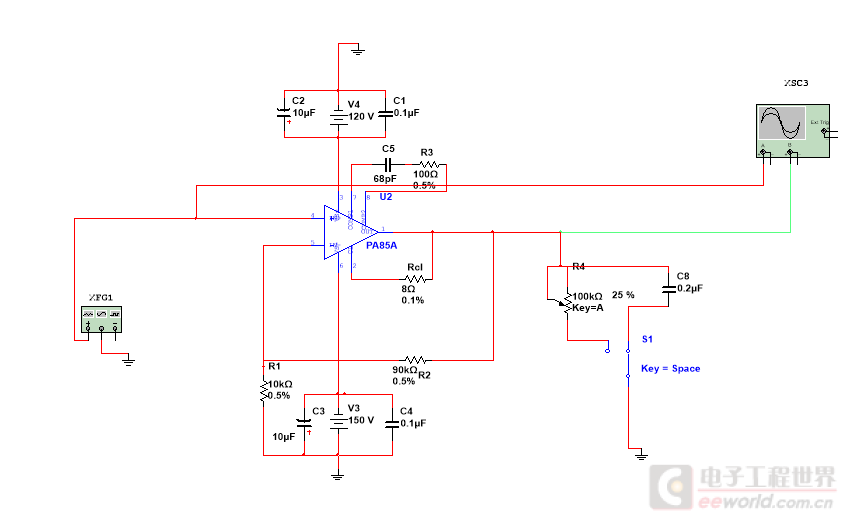

谢谢您，不知您还记不记得，我前几天有个帖子，运放驱动容性负载的问题。我看的文献说，驱动容性负载，相当于引入了一个极点。可是这个负载是在闭环反馈外的，可以理解为，在闭环系统外引入一个极点，这个极点对闭环运放有怎样的影响。分析运放的稳定性时，都是根据环路增益幅频特性（基本放大倍数与反馈系数的乘积）分析的，像这样在闭环系统外引入极点，该怎么分析呢？如果加补偿的话，是否可以加一个零点，使得零点频率与 极点频率相等（后面的开关选择阻性负载或容性负载）

萤火 发表于 2017-7-15 14:37
谢谢您，不知您还记不记得，我前几天有个帖子，运放驱动容性负载的问题。我看的文献说，驱动容性负载，相 ...

“如果加补偿的话，是否可以加一个零点，使得零点频率与 极点频率相等”
解决放大器稳定性问题，这是方法之一。当然，新加的零点也必须是在反馈环之内。

萤火 发表于 2017-7-15 14:37
谢谢您，不知您还记不记得，我前几天有个帖子，运放驱动容性负载的问题。我看的文献说，驱动容性负载，相 ...

关于运放稳定性问题，你最好去请教gmchen老师，那是行家。
可以先看看gmcheen老师这篇帖子基于运放的放大器频响与稳定性分析。

maychang 发表于 2017-7-15 15:04

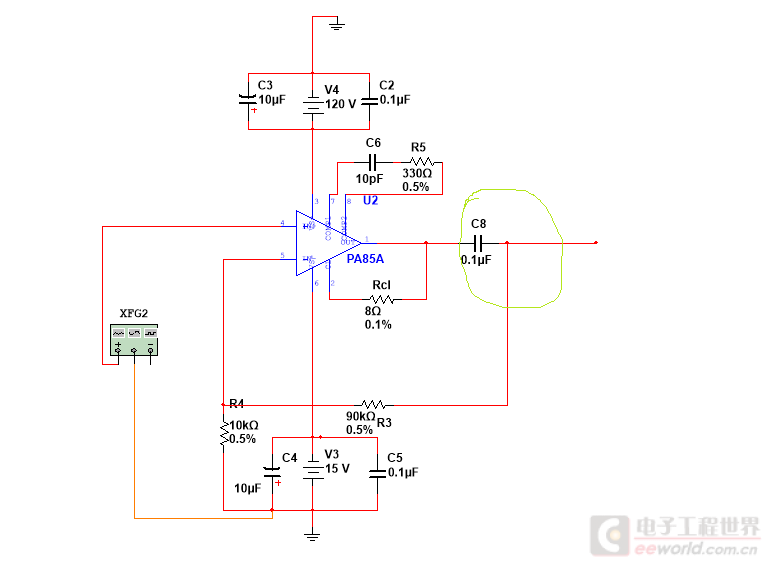

“可是这个负载是在闭环反馈外的”
不是闭环之外的。
运放输出级由双极型管或者场效应管构成，无论是哪 ...

我之前以为，电容在这个位置的话，就引入了极点。谢谢您 ，我再好好的理解一下您好的回答
