< 楼主最好先说清楚：你为什么要让运放带这样一个电容性的负载？为什么使用这样的特殊运放？

maychang 发表于 2017-7-11 12:44
楼主最好先说清楚：你为什么要让运放带这样一个电容性的负载？为什么使用这样的特殊运放？

因为负载就是容性的呀？使用这个运放有关系吗？我不懂怎么分析这种情况

maychang 发表于 2017-7-11 12:49

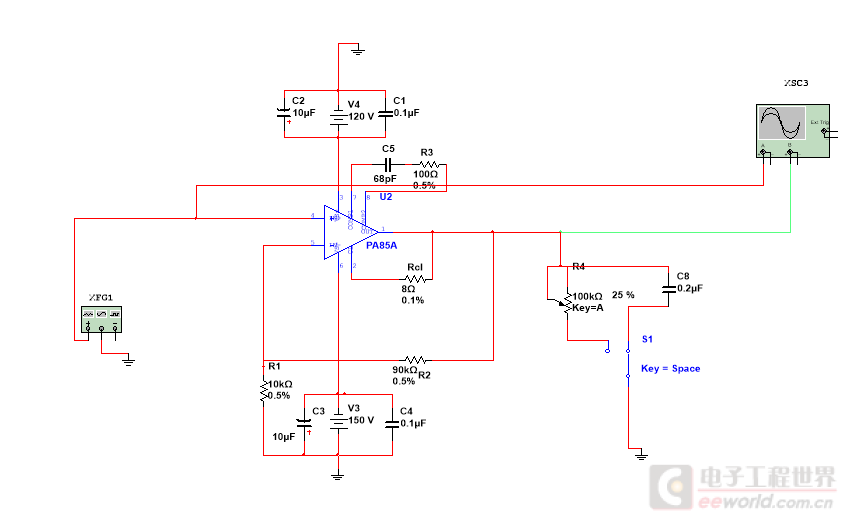

你这是仿真图，必定不是实际负载，拿R4和C8代替仿真库中没有的实际负载。
实际负载是什么？具有0.2uF这 ...

纠结这干什么，实际是压电陶瓷，电容量有2uf呢.

萤火 发表于 2017-7-11 12:55
纠结这干什么，实际是压电陶瓷，电容量有2uf呢.

此事必须纠结(我的意思是要多多考虑)。
纯电阻负载，能量完全消耗在负载上，绝对没有能量从负载流向放大电路的事情。电容或者电感性负载，在交流周期的某一部分，能量却是从负载流向放大电路的(只要想想电容和电感都是储能元件即可)。三极管驱动一支继电器，因为继电器线圈储能，所以线圈两端一定要反并联一支二极管，这就是为了释放继电器绕组储存的能量。
你的负载是压电陶瓷，更是储存能量的负载元件(压电陶瓷机械变形时会产生电荷)。所以，这是个比较复杂的问题，不把这些事情分析清楚，恐怕很难解决问题。

萤火 发表于 2017-7-11 12:55
纠结这干什么，实际是压电陶瓷，电容量有2uf呢.

一块压电陶瓷，不一定等效于一支电阻和一支电容并联。
随频率变化，压电陶瓷也可能具有电感性(模拟电路教材中一般都有石英晶体等效阻抗随频率变化的曲线，石英晶体和压电陶瓷有类似之处)。
