ir2103驱动mos管的自举电容的连接]

2020-02-09 11:36发布

站内问答 / 51单片机
17936 2 2

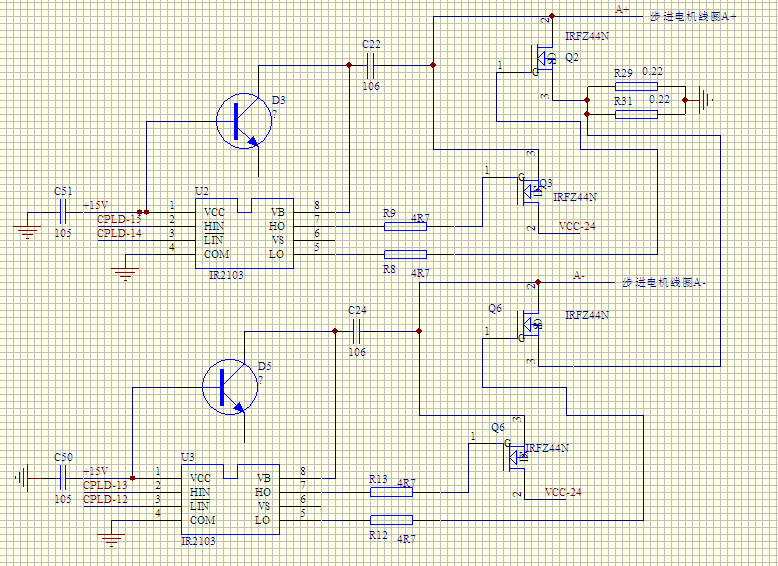

(原文件名:ir2103.png)



1: 自举电容为什么要接到输出. ir2103数据手册上不是说接到第6脚吗?
2: 请问,D3.D5，是什么样的三极管呀 ，它具体是什么型号，（外型上看象一般的贴片9013)谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
wj414
1楼-- · 2020-02-09 17:23
D3,D5应该是二极管，自举电容是接在8脚和6脚间的。


(原文件名:1.jpg)
