请问这个sync信号是啥作用(应该是过零检测)？

2020-02-10 08:34发布

站内问答 / 51单片机
13183 6 6

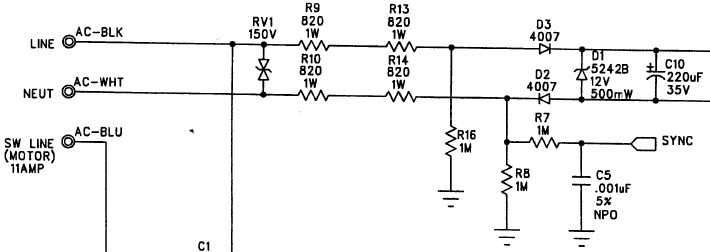

(原文件名:question.jpg)

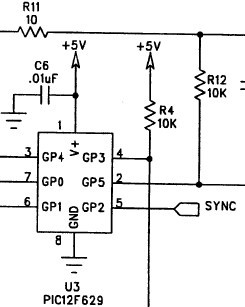

(原文件名:2mcu.jpg)


RT，输入是120V 60hz的交流电，这个信号直接连接到单片机的一个引脚，咋一看，以为是过零检测的，因为看见图上有一可控硅，但是一算，SYNC上电压有40几伏，半波整流下来，平均电压也要有30V那，单片机还不早挂了？想了半天，没有结果，可有人能指点一下
另 R8与R16接1M电阻到地，不知何用？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
ivws
1楼-- · 2020-02-10 10:17
 精彩回答 2  元偷偷看……
leafing
2楼-- · 2020-02-10 11:35

(原文件名:io.jpg)
谢谢楼上的，您说的是这两个二极管吧
那再问一句，电容C5是否移相用？算了一下，电压取自电容，实际是比输入电压滞后72度，还不知道为什么这么做，按理应该提前才对啊
leafing
3楼-- · 2020-02-10 14:39
顶一下
leafing
4楼-- · 2020-02-10 14:52
期待有达人出来解惑，不甚感激
starli
5楼-- · 2020-02-10 17:12
是电压同步信号吧.
