出事啦！出事啦！大家进来看一下！你们在用PICC编绎出来的代码是不是也是这个样子的！泪~~~~

2020-02-10 08:35发布

站内问答 / 51单片机
6874 19 19
大家好！！我用PICC编写了一个很简单的程序如下：

/*************************************
晶振：外部4M
单片机：PIC16F877A
功能：利用PORTC端口实现循环流水灯
**************************************/
#include<pic.h>
#define uint unsigned int
#define uchar unsigned char
void delay_ms(uint time)//大约延时1ms
{
       uint j;
       for(;time>0;time--)
              for(j=109;j>0;j--)
              {;}
}
void main(void)
{
       uchar loop;
       TRISC=0x00;//设置为输出
       while(1)
       {
              PORTC=0xfe;//先将端口赋值0xfe
              delay_ms(300);
              for(loop=0;loop<8;loop++)
              {
                     PORTC<<=1;//读端口左移再赋值给PC端口
                     delay_ms(300);//延时300ms
              }
       }
}

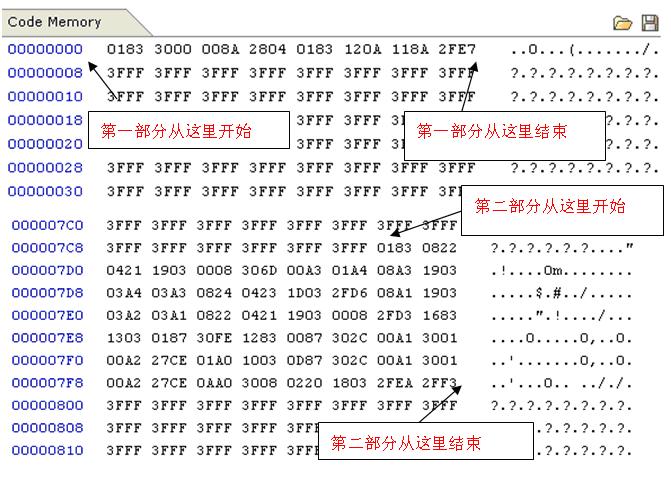

PICC编绎之后所生成的代码可以正常地运行，但是用烧写器打开之后如下图所示!



(原文件名:编绎出来之后的代码分配情况.JPG)


第一部分从0x00～0x07，第二部分从0x7CE～0x7FF。为什么编绎器所生成的代码不是从0x00开始一直依次排列下去的！而是分成两部分排列！我试过编写超过7K的程序源码！PICC编绎器所生成的代码还分成三部分！是不是我的程序在编写时就出现了问题啊？？但是编绎器却没有提示错误或警告！请大家指点！如何解决这个问题!谢谢 ？
  ？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
lgh050706
1楼-- · 2020-02-11 14:02
前辈们！有没有发现我的那个程序有没有什么问题啊！谢谢！
sfq2008
2楼-- · 2020-02-11 19:35
我用PICC还没出过事
phone
3楼-- · 2020-02-12 01:23
用picc 8.05稳定性比较好，我现在都不用高版本的了。
lgh050706
4楼-- · 2020-02-12 01:24
 精彩回答 2  元偷偷看……
su_mj000
5楼-- · 2020-02-12 03:17
第一行语句：
#include<pic.h>
应该有空格符将关键字分开。



理论上，此处最好使用：
typedef unsigned int uint;
typedef unsigned char uchar;

而不是：
#define uint unsigned int
#define uchar unsigned char


PICC连接重定位的算法是尾部地址对齐，即代码从一个页的末端地址开始向前分配。个人认为，这种做法没有什么意义。
以下是我的山寨编译器产生的结果：


[CODE]:
0004:        delay_ms                        CODE2           chinese.obj
001E:        main                            CODE2           chinese.obj
003A:        _$init$                         CODEi           chinese.obj

[SYSTEM]:
0020:        delay_ms_$data$           (4)
0024:        main_$data$               (1)
0025:        _$
007F:        _$$
007E:        _$heap$
007D:        _$acc0$
007C:        _$acc1$
007B:        _$acc2$
007A:        _$acc3$

* * * * * * * * * * * * * DATA SHARING MAP * * * * * * * * * * * * *

        SHARING GROUP #1:
                delay_ms                                         (BANK0: 4)
                _$init$                                          (BANK0: 0)

        SHARING GROUP #2:
                main                                             (BANK0: 1)

* * * * * * * * * * * * * DATA MEMORY MAP * * * * * * * * * * * * *

000: ---------------- ---------------- XXXXX........... ................
040: ................ ................ ................ ................
080: ---------------- ---------------- ................ ................
0C0: ................ ................ ................ ----------------
100: ---------------- ................ ................ ................
140: ................ ................ ................ ----------------
180: ---------------- ................ ................ ................
1C0: ................ ................ ................ ----------------

* * * * * * * * * * * * * CODE MEMORY MAP * * * * * * * * * * * * *

0000: 0000             nop
0001: 3000             movlw   0x00
0002: 008A             movwf   PCLATH
0003: 281E             goto    0x01e
                     ; ::: 'chinese.c' #9: void delay_ms(uint time)
                     delay_ms::
                     L2:
                     ; ::: 'chinese.c' #12: time>0;
0004: 0183             clrf    STATUS
0005: 0820             movf    0x20, W
0006: 0421             iorwf   0x21, W
0007: 1903             btfsc   STATUS, 2
0008: 281C             goto    0x01c
                     ; ::: 'chinese.c' #13: for(j=109;
0009: 306D             movlw   0x6d
000A: 00A2             movwf   0x22
000B: 01A3             clrf    0x23
                     L5:
                     ; ::: 'chinese.c' #13: j>0;
000C: 0183             clrf    STATUS
000D: 0822             movf    0x22, W
000E: 0423             iorwf   0x23, W
000F: 1903             btfsc   STATUS, 2
0010: 2816             goto    0x016
                     ; ::: 'chinese.c' #13: j--)
0011: 30FF             movlw   0xff
0012: 07A2             addwf   0x22, F
0013: 1C03             btfss   STATUS, 0
0014: 03A3             decf    0x23, F
0015: 280C             goto    0x00c
                     L6:
                     ; ::: 'chinese.c' #12: time--)
0016: 0183             clrf    STATUS
0017: 30FF             movlw   0xff
0018: 07A0             addwf   0x20, F
0019: 1C03             btfss   STATUS, 0
001A: 03A1             decf    0x21, F
001B: 2804             goto    0x004
                     L3:
001C: 0183             clrf    STATUS
001D: 0008             return
                     ; ::: 'chinese.c' #16: void main(void)
                     main::
001E: 203A             call    0x03a
                     ; ::: 'chinese.c' #19: TRISC=0x00;
001F: 1683             bsf     STATUS, 5
0020: 0187             clrf    0x7
                     L9:
                     ; ::: 'chinese.c' #20: while(1)  ; ::: 'chinese.c' #22: PORTC=0xfe;
0021: 30FE             movlw   0xfe
0022: 0183             clrf    STATUS
0023: 0087             movwf   0x7
                     ; ::: 'chinese.c' #23: delay_ms(300);
0024: 302C             movlw   0x2c
0025: 00A0             movwf   0x20
0026: 3001             movlw   0x01
0027: 00A1             movwf   0x21
0028: 2004             call    0x004
                     ; ::: 'chinese.c' #24: for(loop=0;
0029: 01A4             clrf    0x24
                     L12:
                     ; ::: 'chinese.c' #24: loop<8;
002A: 0183             clrf    STATUS
002B: 0824             movf    0x24, W
002C: 3C08             sublw   0x08
002D: 1D03             btfss   STATUS, 2
002E: 1C03             btfss   STATUS, 0
002F: 2839             goto    0x039
                     ; ::: 'chinese.c' #26: PORTC<<=1;
0030: 0D87             rlf     0x7, F
0031: 1007             bcf     0x7, 0
                     ; ::: 'chinese.c' #27: delay_ms(300);
0032: 302C             movlw   0x2c
0033: 00A0             movwf   0x20
0034: 3001             movlw   0x01
0035: 00A1             movwf   0x21
0036: 2004             call    0x004
                     ; ::: 'chinese.c' #24: loop++)
0037: 0AA4             incf    0x24, F
0038: 282A             goto    0x02a
                     L13:
0039: 2821             goto    0x021
                     _$init$::
003A: 3025             movlw   0x25
003B: 00FE             movwf   0x7e
003C: 0183             clrf    STATUS
003D: 0008             return

* * * * * * * * * * * * CALLING CHAIN * * * * * * * * * * * *

[main] ........ delay_ms  (calling depth: 1)

[main] ........ _$init$  (calling depth: 1)
kjzyywx
6楼-- · 2020-02-12 03:23
pi shi
