lm324运放，为什么我没给信号，它输出有1.2v？

2019-03-25 14:37发布

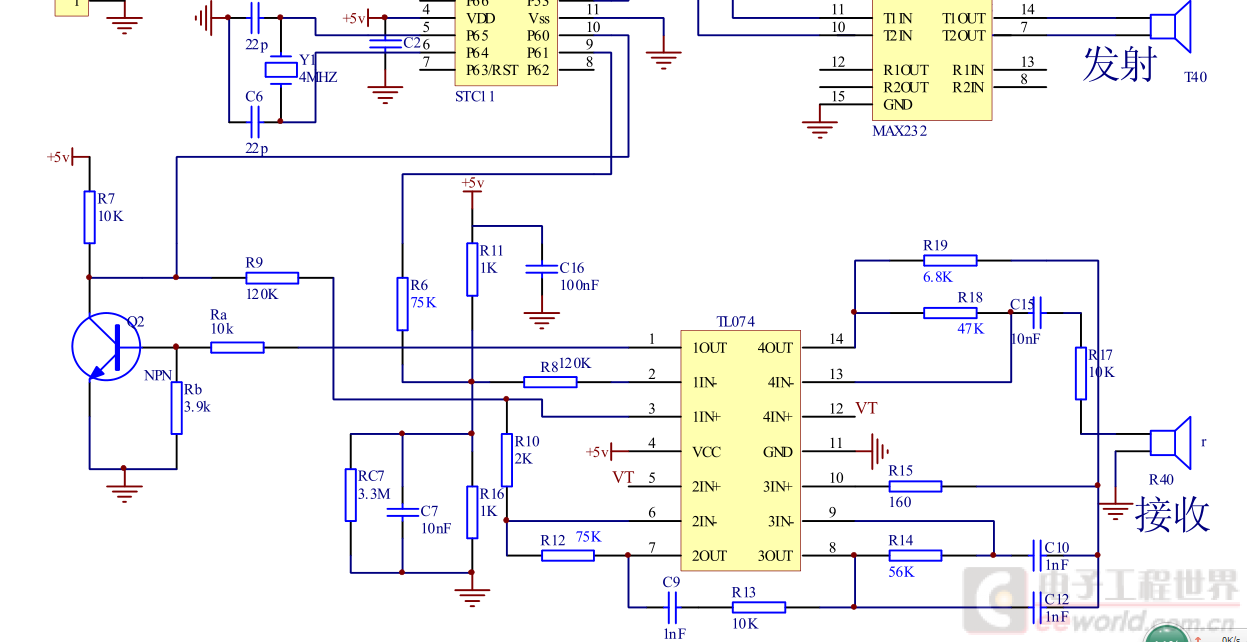

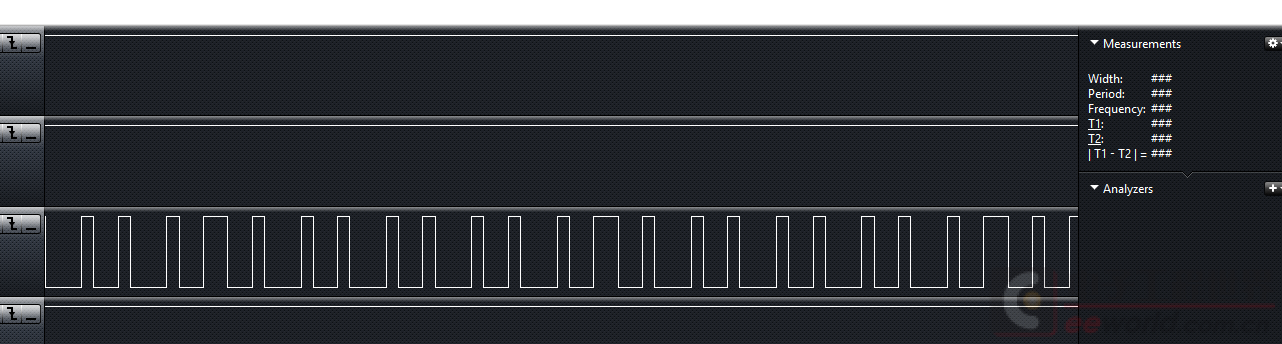

这是超声波接收电路，我一开始，测量时发现它收到的波很乱，而且一直有，然后我不给他超声波信号，只给vcc，gnd，超声波接收端的输入引脚接地，用示波器看他有很大的噪声，如图。请问该怎么调试这种电路知道他好不好呢？？大二学生，模电还没学完，求大神指教。 1495441174(1).jpg

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-03-25 17:38

< “超声波接收端的输入引脚接地，用示波器看他有很大的噪声，如图”
有多种可能。
一是运放产生自激振荡，二是外界对电路有强烈干扰。当然还可能是其它情况。

2楼-- · 2019-03-25 23:10

运放的电路图应该按规则使用运放符号来画。

3楼-- · 2019-03-26 00:53

同意楼上的建议。并且要习惯用网络标号，看起来简洁不费事。

4楼-- · 2019-03-26 06:12

楼主没有指出在哪一点测量，很难判断。另外，最好用通用运放符号以方便他人阅读

5楼-- · 2019-03-26 12:02

还有，运放的同相输入端接VT，也不清楚这个电位的来源。
