ADC驱动器测试电路

2019-03-25 14:38发布

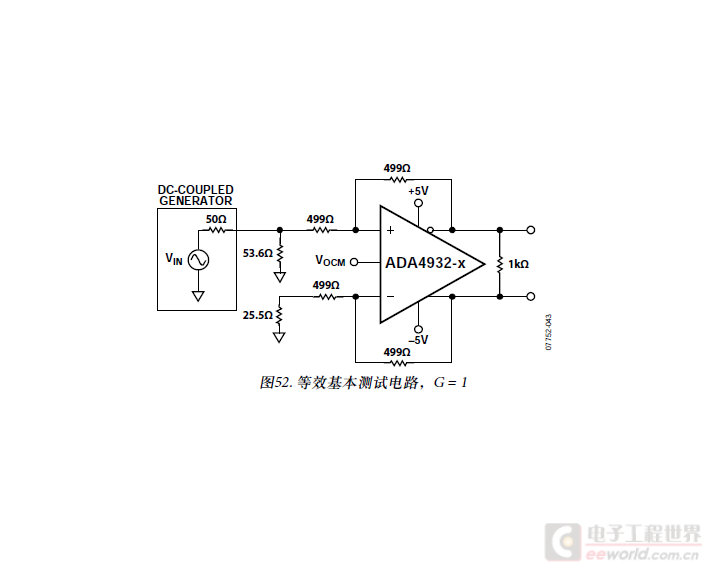

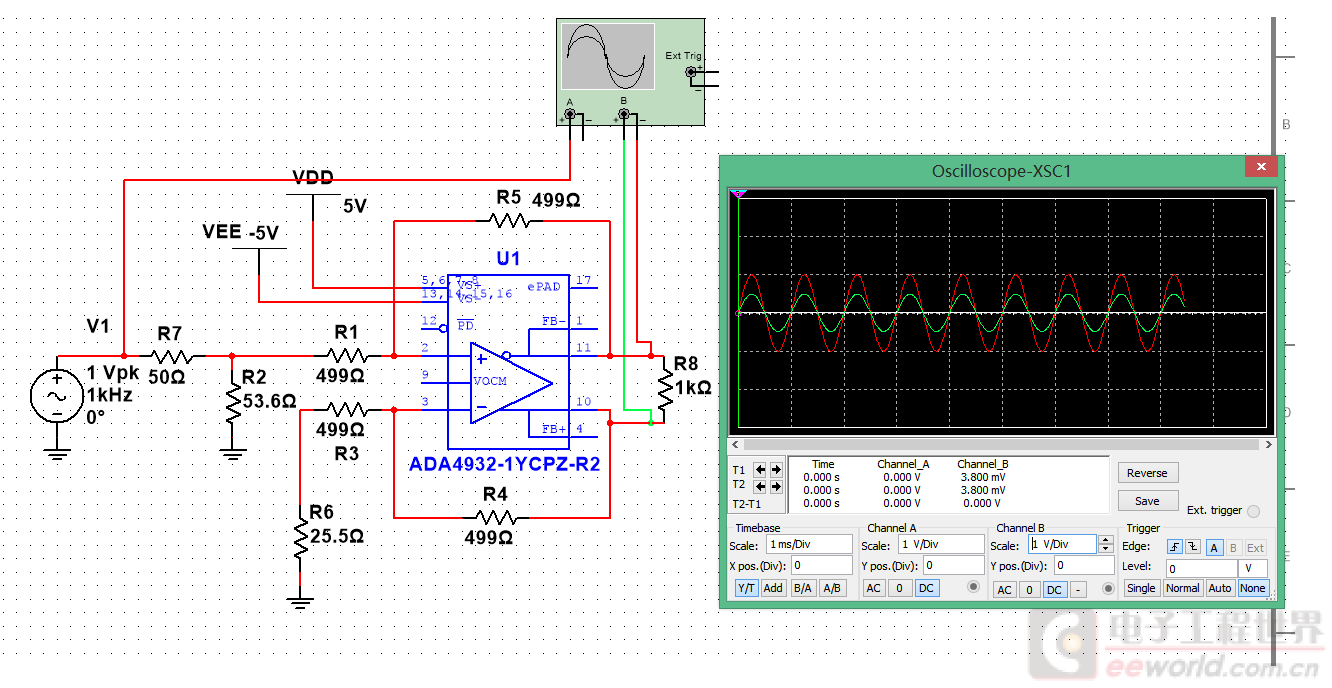

请教各位大神! 这是ADC驱动器ADA4932-1的基本等效测试电路,我在multism中进行仿真,红 {MOD}波形是输入信号,另一个是输出波形,输出的波形与输入波形相比,缩小了1/2,数据手册上写的G=1,不是应该增益为1吗?怎么输出波形缩小了呢?还有这个等效测试电路有什么用呢?
gg.png gg1.png

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
maychang
1楼-- · 2019-03-25 19:27
< "输出的波形与输入波形相比,缩小了1/2,数据手册上写的G=1,不是应该增益为1吗?"
仿真图中R7与R2分压(50/53.6)差不多就是1/2。
maychang
2楼-- · 2019-03-25 22:40
“输出的波形与输入波形相比,缩小了1/2,数据手册上写的G=1,不是应该增益为1吗?”
仔细看看数据手册上些的G=1,是从哪一点到哪一点G=1。
dontium
3楼-- · 2019-03-26 00:24
嗨…… ,这都是学校教的,不教电路原理,上来就教仿真、仿真!

误人啊
fengliu8811
4楼-- · 2019-03-26 01:34
 精彩回答 2  元偷偷看……
萤火
5楼-- · 2019-03-26 05:33
fengliu8811 发表于 2017-5-19 11:46
仿真个蛋蛋 ,直接上板子

主要是对这器件的好多参数都不懂,仿真能够理解一点,
萤火
6楼-- · 2019-03-26 08:54
maychang 发表于 2017-5-19 10:47
“输出的波形与输入波形相比,缩小了1/2,数据手册上写的G=1,不是应该增益为1吗?”
仔细看看数据手册上些 ...

还有个问题想请教您:您看上面的图形,53.6欧是经过与信号源输出阻抗(内阻)50欧进行匹配的电阻值,为什么要进行这个匹配呢?如果不匹配的话,1Vp-p的信号源,放大增益为1时,经过单端输入,差分输出,输出范围为-0.5V - +0.5V,匹配的话,输出为-0.25V - +0.25V,这样不就把原来的信号给缩小了吗?不是说集成运放的输入阻抗越大越好吗,电阻越大从信号源获得的电压越大?阻抗匹配后,电阻与信号源内阻一样大,获得的电压就只有一半了?这样有什么好处吗?
