Simple PIC programmer

2020-02-10 08:41发布

刚在网上看到的,那位可以测试一下。

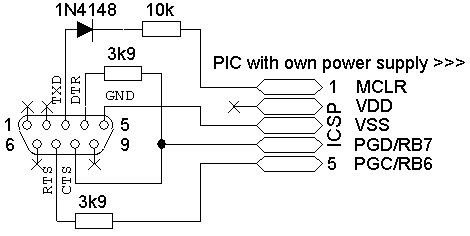

Simple PIC programmer
PIC programmer known as COM84. You can find also scheme with 78L05 to supply target microcontroller, but I found powering it from serial port is unreliable (at least with PIC18F2550/4550). Works with i.e. WinPic800 or PICPgm (it is detected as JDM). Programmer may not work with some "modern" or laptop serial ports as it requires about 10 V on TXD pin (to enter high voltage programming mode for PIC18F2550 9.0 - 13.25 V on MCLR pin is necessary).

(原文件名:PIC.jpg)

PICPgm点击此处下载 ourdev_448720.zip(文件大小:1024K) (原文件名:winpicpgm_v1015.zip)
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
tage
1楼-- · 2020-02-10 11:30
这个是好东西。
fsclub
2楼-- · 2020-02-10 13:31
 精彩回答 2  元偷偷看……
Amaple
3楼-- · 2020-02-10 15:42
好东西
xbq1001
4楼-- · 2020-02-10 21:16
可以用吗?能否把来源链接也贴一下,想了解多一点
oste
5楼-- · 2020-02-11 01:47
源链接:
http://tomeko.net/misc.php
