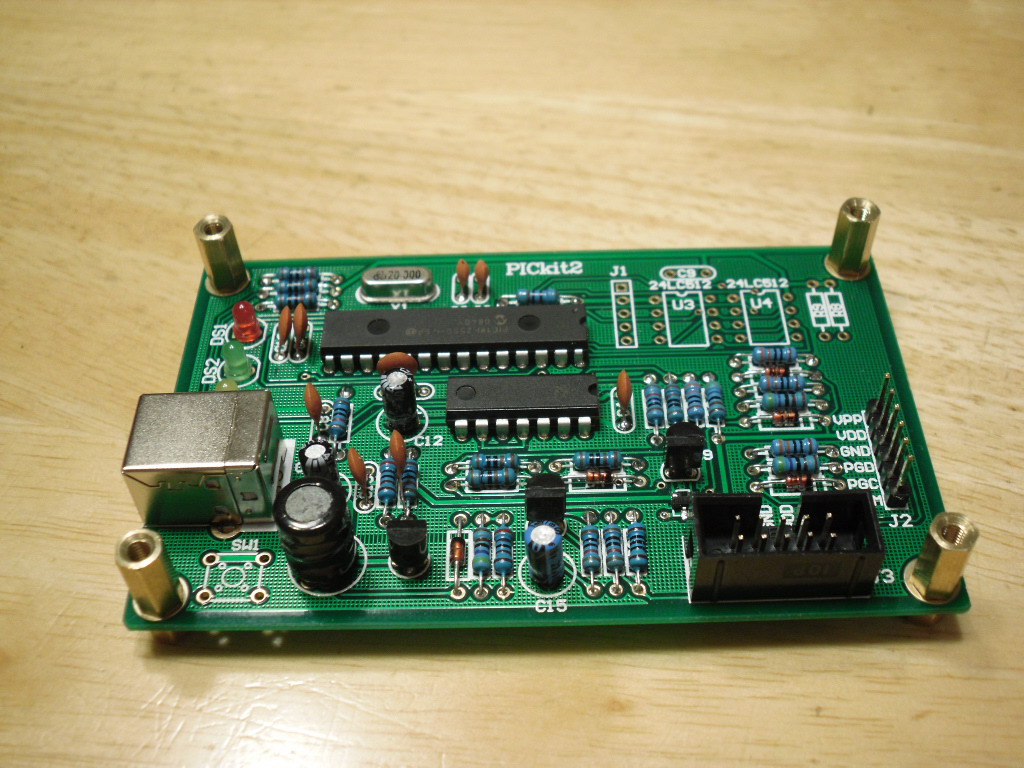

这是刚做成的PICkit2。
除了PIC18F2550这个核心器件外，其他地方做了一些简化变动。没有用运放，用了一个
LM339比较器代替。没错，比较器的性能是比运放差些，得做一点补救。还用了一个DS2301
的P-MOSFET作vdd输出驱动（TTL三极管压降太大，不合适）。总共只用了三个三极管，信
号输出只采用了电阻分压，驱动3.3v的目标板没问题。除了MOSFET之外，全部都是直插穿孔
零件。
(原文件名:PINkit2-2.jpg)
除了PIC18F2550这个核心器件外，其他地方做了一些简化变动。没有用运放，用了一个
LM339比较器代替。没错，比较器的性能是比运放差些，得做一点补救。还用了一个DS2301
的P-MOSFET作vdd输出驱动（TTL三极管压降太大，不合适）。总共只用了三个三极管，信
号输出只采用了电阻分压，驱动3.3v的目标板没问题。除了MOSFET之外，全部都是直插穿孔
零件。
(原文件名:PINkit2-2.jpg)
