< 本帖最后由 huaiqiao 于 2017-4-26 21:29 编辑

如果没有记错的话，这个需要节点电压法和用到虚短虚地的概念，这个课本中有的，自己翻课本吧。。。
远离课本好几年了。。。。。。。。



如果记如图的节点处的电压为V1，那么
Vin/RinA= V1/R0+V1/RinB

然后利用这个等式计算出V1.

利用虚短虚地的概念：

Vout/Rf = -(V1/RinB).

再利用这个公式计算出Vout和Vin的关系。

计算的细节，留给楼主了

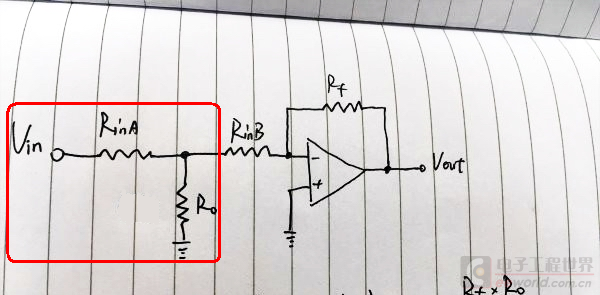

红 {MOD}框内电路等效于电压为Vin*Ro/(Ra+Ro)，再串联电阻为Ra*Ro/(Ra+Ro)的电路。实际上，该电路中电压就是Ra和Ro的分压，内阻就是Ra//Ro(Ra和Ro并联)。
然后，该电路等效内阻与Rb就是串联关系。其余就是四则运算了。

没有看课本

huaiqiao 发表于 2017-4-26 21:05
如果没有记错的话，这个需要节点电压法和用到虚短虚地的概念，这个课本中有的，自己翻课本吧。。。
远离课 ...

应该是(Vin-V1)/RinA =V1/R0 + V1/RinB吧

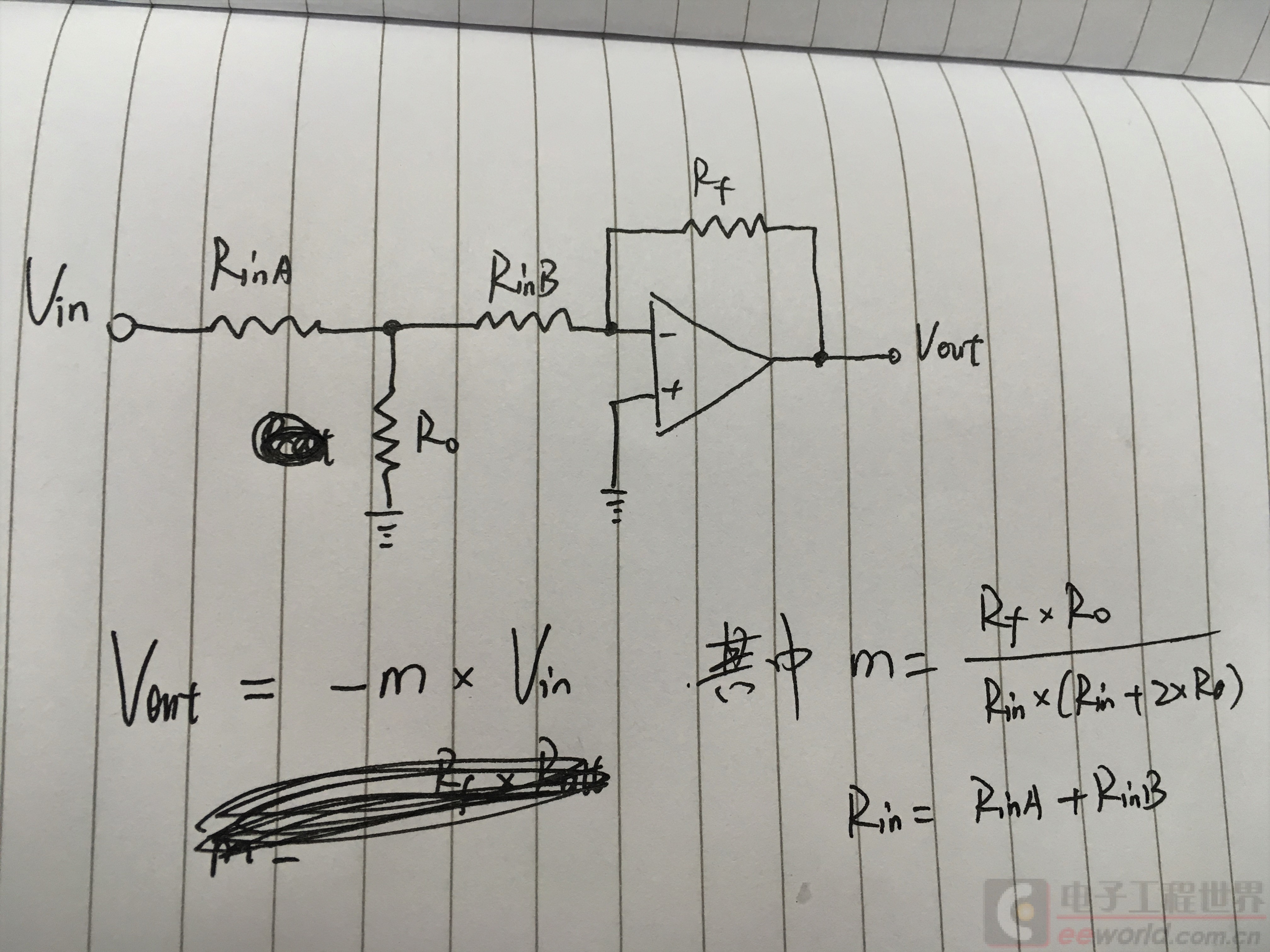

可是我算出来m的分母为  Rin*R0+RinA*RinB

zpccx 发表于 2017-4-27 09:41
应该是(Vin-V1)/RinA =V1/R0 + V1/RinB吧

可是我算出来m的分母为  Rin*R0+RinA*RinB

是的。应该是Vin-V1)/RinA =V1/R0 + V1/RinB

你好好计算下，然后再把3楼maychang老师的思路当做另外一种算法。比较下两种结果咯
