lcofjp 发表于 2017-1-13 17:13 换个好二极管。D1
令届剑 发表于 2017-1-13 17:19 不好意思，我忘记标电容的值了，图中电容的值为100nf，我把电容改小到33nf，10欧的电阻几乎不发热，波形尖 ...
令届剑 发表于 2017-1-13 17:16 我现在没有用二极管，您的意思是我需要加一个二极管到电路的某个地方
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 令届剑 的问题《MOS管漏极波形上升沿有很高的尖峰》','https://www.xiaopingtou.net/q-17235.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
我现在没有用二极管，您的意思是我需要加一个二极管到电路的某个地方

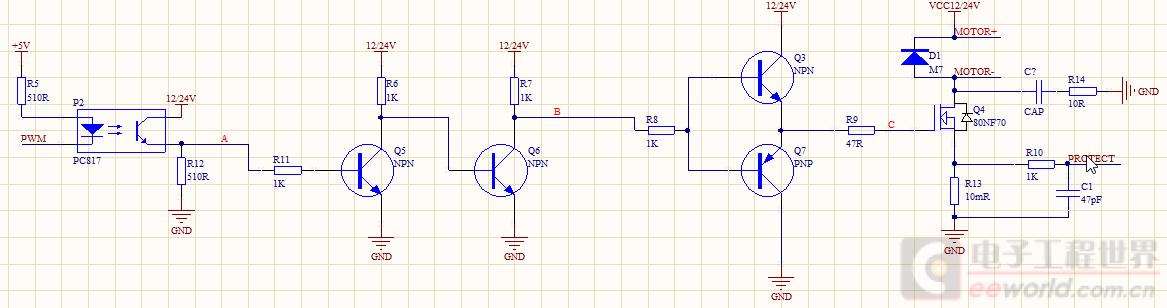

你居然没用二极管，你的胆子挺大啊，为啥原理图画上了不接？对你很无语
不接好二极管就让MOS管开关工作，没击穿MOS管就是你的好运气。
没有二极管但MOS管仍未击穿，一个原因是MOS耐压裕量大，另一个原因是电动机绕组分布电容比较大。
电原理图中有这支二极管却不接，反而修改电容值。这是典型的不弄清楚电路工作原理，瞎改瞎碰，碰运气。
这样工作，事倍功半。
