芯片的NC脚和DNC脚有什么区别?

2019-03-25 14:40发布

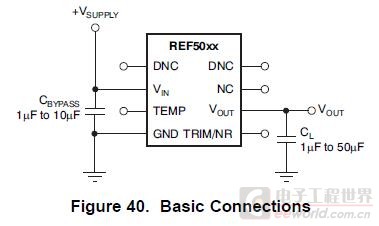

如图所示为TI的REF50XX系列参考电压管脚图,这个芯片有一些管脚是用不着的,比如NC和DNC

NC: no internal connection
DNC:do not connect

该芯片的参考应用电路和参考布线如下
QQ截图20170505172052.jpg QQ截图20170505172022.jpg



请问,NC和DNC有什么区别?
在实际焊接芯片的时候,NC和DNC引脚都要与焊盘焊接上吗?
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
littleshrimp
1楼-- · 2019-03-25 21:17
< 我的理解是
NC是没有内部连接,引脚你想接地还是接VDD都行
DNC是让你不要动,内部可能连接了用于测试的引脚,如果你把它接地或者VDD可能会出问题
maychang
2楼-- · 2019-03-26 02:01
DNC是Do Not Connect 不要联接。
NC是No internal Connection 没有内部联接。
qwqwqw2088
3楼-- · 2019-03-26 05:56
关于NC,记得有个贴曾经讨论过,可以看看,参考
http://bbs.eeworld.com.cn/thread-442404-1-1.html
lcofjp
4楼-- · 2019-03-26 07:13
焊肯定是要焊的,只是在设计电路的时候不要连接到任何网络就可以了,在使用这颗芯片上,这两个引脚没啥区别,都是不要连接。
strong161
5楼-- · 2019-03-26 10:09
 精彩回答 2  元偷偷看……
suoma
6楼-- · 2019-03-26 15:53
不接都行
