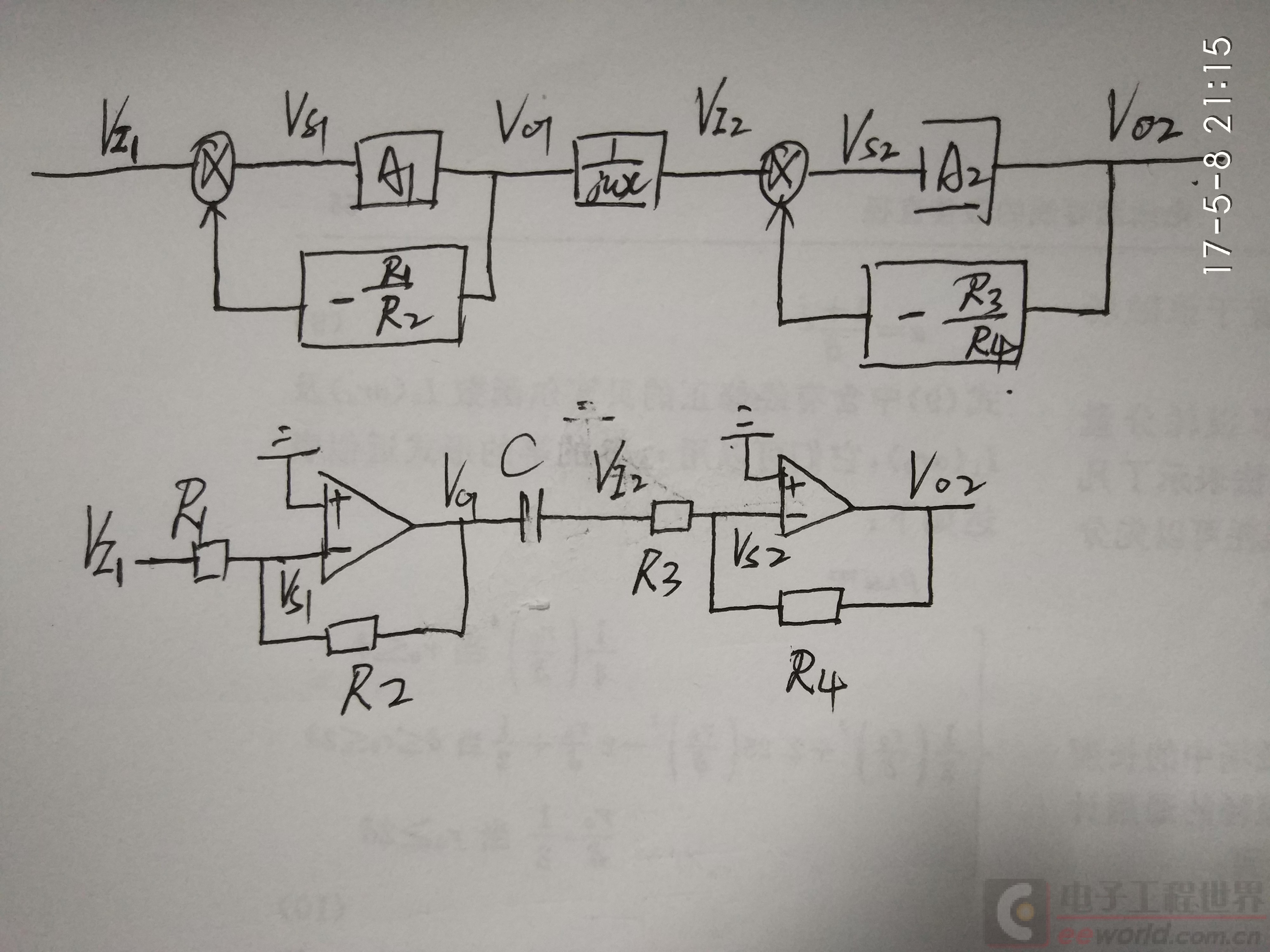

maychang 发表于 2017-5-8 21:38 “不知道这个二级运放的结构图对不对” 如果运放使用双电源，此电路可以使用。 1/jωC 应该可以忽略。
xpfshawn 发表于 2017-5-8 21:45 但是做实验的时候添不添加这个电容就显得很关键，不添加的时候电路是不稳定的，波形很差，所以我才想着通 ...
maychang 发表于 2017-5-8 21:55 “不添加的时候电路是不稳定的，波形很差” 给咱们说说，怎么个不稳定？波形怎么个差法？
xpfshawn 发表于 2017-5-8 22:05 就是这样的图，，有畸变。要说型号是847，输入30mVpp。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 xpfshawn 的问题《不知道这个二级运放的结构图对不对》','https://www.xiaopingtou.net/q-17245.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
如果运放使用双电源，此电路可以使用。
1/jωC 应该可以忽略。
但是做实验的时候添不添加这个电容就显得很关键，不添加的时候电路是不稳定的，波形很差，所以我才想着通过分析电路零极点来探求稳定性原因。
“不添加的时候电路是不稳定的，波形很差”
给咱们说说，怎么个不稳定？波形怎么个差法？
就是这样的图，，有畸变。要说型号是847，输入30mVpp。
输入信号波形？四支电阻数值？电源电压？运放型号(什么847)？
为何使用10MHz这么高的频率？查过你使用的运放datasheet吗？你的运放单位增益带宽多少？
一次都倒出来，很难吗？
