有关心电、指脉一点疑问真诚请各位前辈解惑,在此感激不敬(电路图已上)

2019-03-25 14:41发布

小弟最近在搭心电,现进行到指夹式血氧传感器,将脉搏信号放大这里卡到了;
       真诚请各位前辈高手帮忙看一看给点建议,帮助一下学徒小弟。

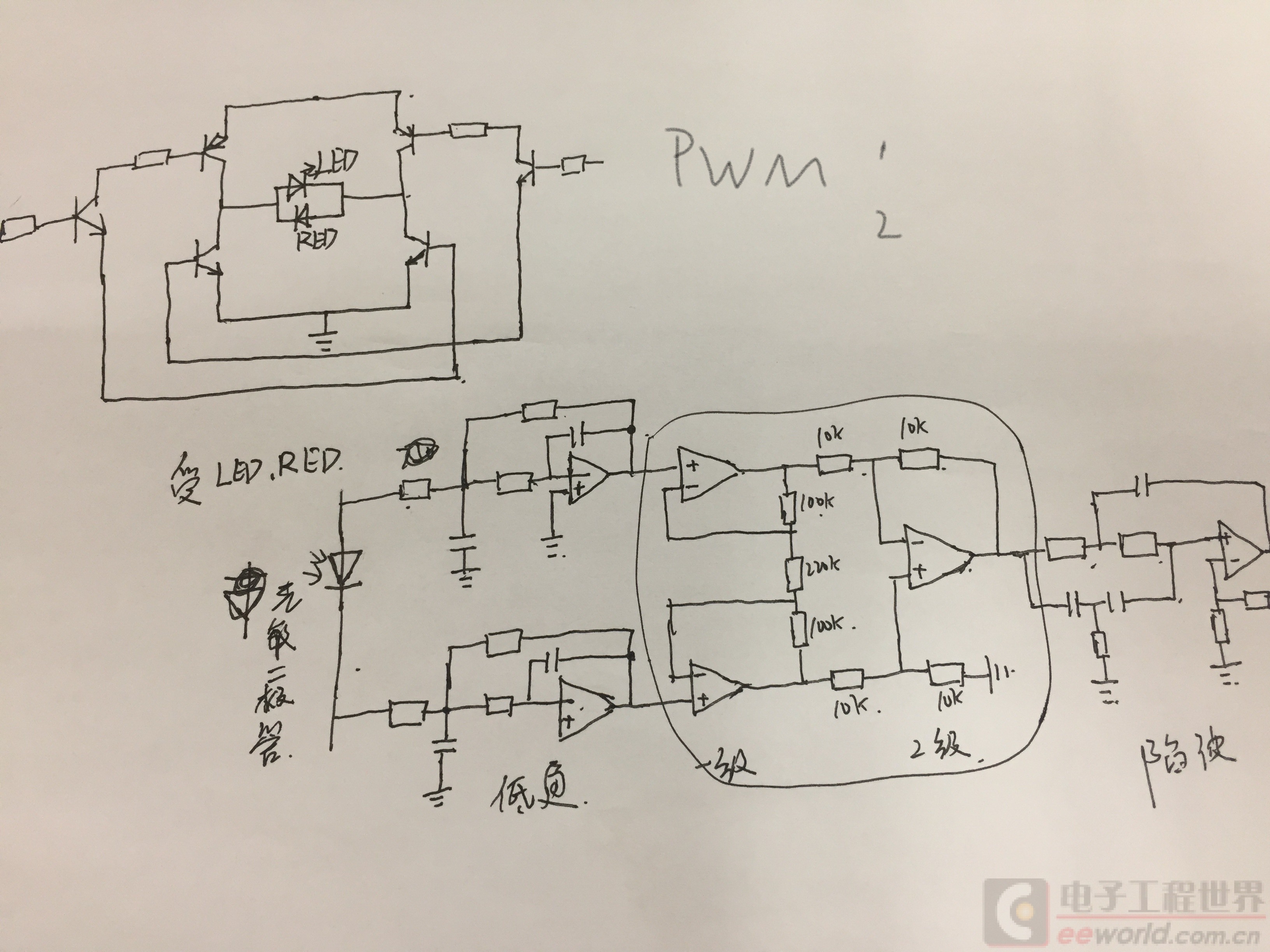

运放供电+-9V,H桥5V,PWM3.3V,电路图是自己设计自己在洞洞板上测试,不加传感器、H桥,
单用信号发生器模拟两组信号能在陷波之后检测到完整放大波形;各部分完全连接总电流70mA~90mA变化
问题:
1、小弟不知脉搏信号的VPP是多少,不知应该放大多少倍,
所以圈起来的部分不知阻值如何配;
2、听曾经的师兄说,光敏二极管可以开启光导模式,能否直接通过示波器看到脉搏变化;
3、各个部分完全连接之后,光敏二极管上下端在万用表上有怎么样的变化,
还是说不能用万用表要用示波器,又或者正常情况是看不到的?(因为我用示波器看,无论夹不夹手指,基本无变化)


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
maychang
1楼-- · 2019-03-25 20:47
< “最近在搭心电,现进行到指夹式血氧传感器”
先不说心电和血氧是两回事。

“不知脉搏信号的VPP是多少,不知应该放大多少倍”
谁也不知道你的信号Vpp是多少。你先把放大倍数设置得高一些,用示波器看到波形,根据放大倍数和示波器波形就知道Vpp了。嫌放大倍数太大就改小一些。
maychang
2楼-- · 2019-03-25 21:58
为何先低通再差动放大?先差动放大再低通不行吗?那样至少省一个运放及其附属元件。
maychang
3楼-- · 2019-03-25 23:38
使用差动放大电路,目的是抑制共模信号。先低通再差动,两个低通如果有差异(这个差异在所难免,元件总有误差),共模信号就变成差模了。
阿黄黄的淘金屋
4楼-- · 2019-03-26 03:16
maychang 发表于 2017-5-1 18:29
使用差动放大电路,目的是抑制共模信号。先低通再差动,两个低通如果有差异(这个差异在所难免,元件总有误 ...

先差动再低通,那么后级的陷波就不需要了吧
阿黄黄的淘金屋
5楼-- · 2019-03-26 09:03
 精彩回答 2  元偷偷看……
maychang
6楼-- · 2019-03-26 11:46
阿黄黄的淘金屋 发表于 2017-5-1 18:35
先差动再低通,那么后级的陷波就不需要了吧

这可不好说。你并没有标注元件数值,无法推断你的低通转折频率和陷波频率,不知道陷波频率是落在低通的通带内还是阻带内,更不知道你的电路对某一特定频率要求衰减多少。
