求助一个关于功放电路的限流电阻的选择

2019-03-25 14:42发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

17条回答

1楼-- · 2019-03-25 16:08

< “电源正极接二极管阳极，二极管阴极接功放。使用中发现二极管常常烧掉”
接这么一支二极管，是什么目的？从哪里看到需要接这么一支二极管。
“经常烧掉”，你的二极管是什么型号？

2楼-- · 2019-03-25 20:56

maychang 发表于 2017-4-29 12:18
“电源正极接二极管阳极，二极管阴极接功放。使用中发现二极管常常烧掉”
接这么一支二极管，是什么目的？ ...

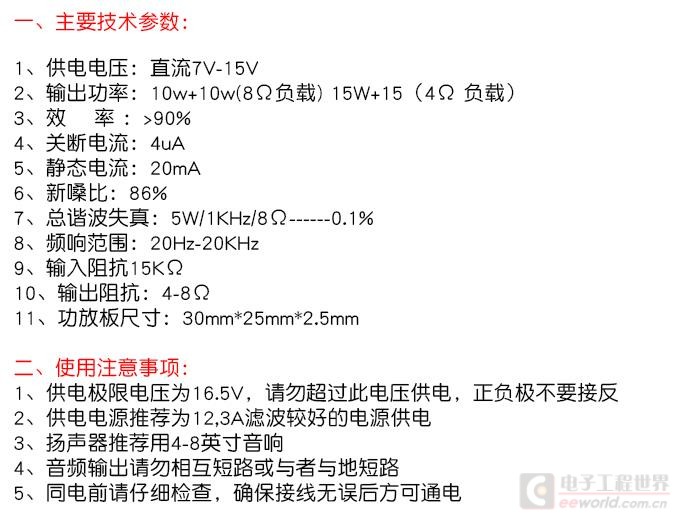

这个功放模块是买的，因该是为了防电源接反用的.我查手册为最大正向电流为6A

3楼-- · 2019-03-26 01:58

好吧，我错了不接电阻20W12V时电流也才1.6A，那如果想把电流控制在1A应该用多大电阻

4楼-- · 2019-03-26 03:17

精彩回答 2 元偷偷看……

5楼-- · 2019-03-26 05:02

z45217 发表于 2017-4-29 12:47
好吧，我错了不接电阻20W12V时电流也才1.6A，那如果想把电流控制在1A应该用多大电阻

你的计算仍然不对。
功率放大器，不是它标注了输出多少W就是输出多少W功率。功率放大器实际输出功率与电源电压有关，与负载电阻有关。
为了说明你的计算不对，只需要举一个例子：8Ω电阻接到12V电源上，电流为12V/8Ω＝1.5A，还不到1.6A。

6楼-- · 2019-03-26 09:23

z45217 发表于 2017-4-29 12:47
好吧，我错了不接电阻20W12V时电流也才1.6A，那如果想把电流控制在1A应该用多大电阻

根本就不应该串联电阻来限制电流，如5楼chunyang所说。
你的二极管经常烧，可能另有原因。
既然玩电子，手里有没有万用表？你的功放模块倒底消耗多大电流，万用表量量就知道。注意：完全没有声音时(静态)量一次，音量最大时量一次。
