三极管搭建宽带差分放大器有哪些常见的电路结构可以参考呢?

2019-03-25 14:43发布

想用3904,3906这样的三极管搭一个DC~100MHZ带宽(0.2Vpp下)增益5倍的差分宽带放大器,哪些电路构架比较合适呢?
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
dontium
1楼-- · 2019-03-25 20:18
< 这两个管子的特征频率只有250MHZ,要用它做放大器,需要结合共基极电路才行。

过去的老示波器的输入部分用的就是差动型,可以参考一下。
飞鸿浩劫
2楼-- · 2019-03-25 20:27
本帖最后由 飞鸿浩劫 于 2017-4-22 23:32 编辑
dontium 发表于 2017-4-22 23:17
这两个管子的特征频率只有250MHZ,要用它做放大器,需要结合共基极电路才行。

过去的老示波器的输入部分 ...

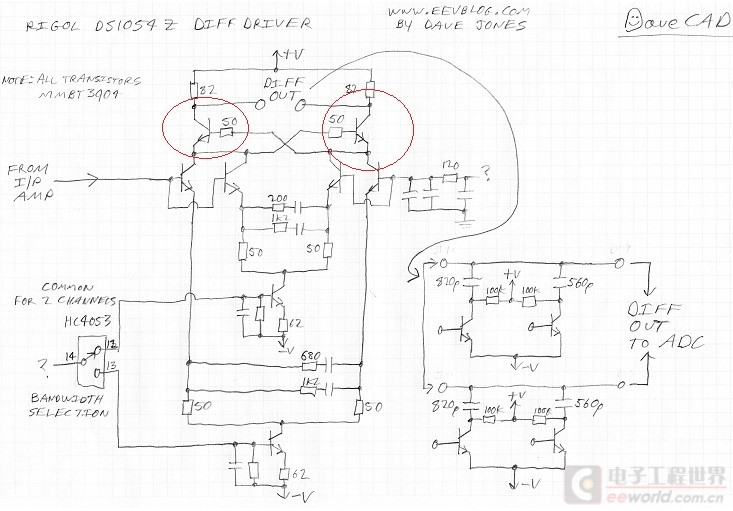

我就是看不懂老示波器的这部分结构,老机器的图纸太复杂了……共基极+差分结构+电流源行吗?网上的图纸好像不对劲 新建位图图像.jpg
dontium
3楼-- · 2019-03-26 01:38
画红圈的那两个管子不知道怎么工作?它的偏流怎么提供?
飞鸿浩劫
4楼-- · 2019-03-26 01:42
本帖最后由 飞鸿浩劫 于 2017-4-23 09:49 编辑
dontium 发表于 2017-4-22 23:51
画红圈的那两个管子不知道怎么工作?它的偏流怎么提供?

就算换成PNP工作起来还是不对劲
