班小时 发表于 2017-4-22 16:03 我认真学习了，但是有些还不不明白。D2，D3的作用是通过运放产生负半波吗？D1整流，C4和R6滤波，R7是偏置 ...
班小时 发表于 2017-4-22 12:45 能帮忙详细的解释它的工作原理吗
maychang 发表于 2017-4-21 21:59 “不知黄线内部分起什么作用” 黄 {MOD}线框内电路的作用是稳定正弦波发生器的振荡幅度。 如PowerAnts所说，C ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 班小时 的问题《帮看看这个电路图 它是一低频正弦波发生器,但不知黄线内部分起什么作用,有没有谁...》','https://www.xiaopingtou.net/q-17270.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
R7目的是为C4放电。注意D1向C4充电，但C4却没有放电回路。图中R4数值太大，也属于一知半解。
R5C3也是一个低通。准确地说，是低通但又中途起来一个台阶(一个极点加一个零点)的电路。
也可以看《基于运算放大器和模拟集成电路的电路设计》，赛尔吉欧·佛朗哥著，刘树棠等译，401页起。

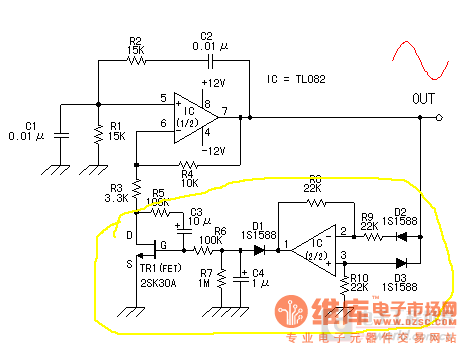

黄 {MOD}线框内电路的作用是稳定正弦波发生器的振荡幅度。
如PowerAnts所说，C4反了。
能帮忙详细的解释它的工作原理吗
