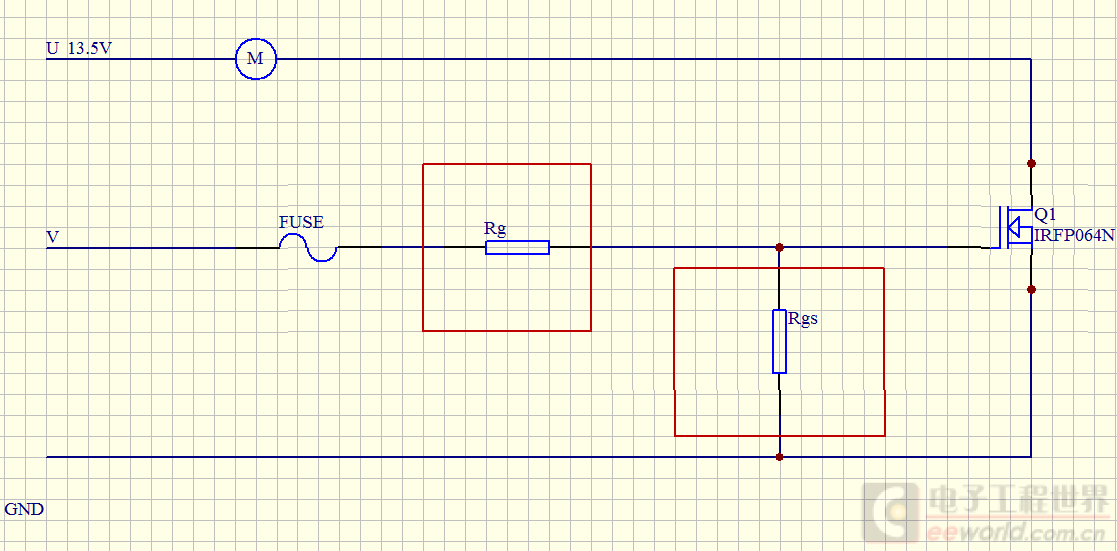

< FUSE是温度保险丝？
所有保险丝都是因为温度过高而熔断的。
图中FUSE是个温控开关吧？

MOS管，是电压控制器件，对于用于控制的耗电（或直流）几乎没有。

但MOS制造中，产生寄生参数，如电容。会使电路设计时有所考虑。

两个电阻的作用：

Rgs， 不使G极悬空。

Rg ： 控制驱动MOS管的电压波形（因为有Cgs存在）

图中，我从来没有见过在这里使用保险丝的。呵呵

图中那个圆圈，中间有个字母M，是什么东西？此符号过去常用于表示直流电动机。
难道MOS管用来线性调整电动机转速？

dontium 发表于 2017-4-19 11:51
MOS管，是电压控制器件，对于用于控制的耗电（或直流）几乎没有。

但MOS制造中，产生寄生参数，如电容。 ...

请问一下　这个Rg与Rgs 电阻该怎么计算的呢？谢谢大神

Rg属于MOS驱动电阻，10欧-30欧级都可以，大了导通慢，管子导通损耗大
Rgs是可以10K-100K级，这个是泄放电阻保护MOS管的
