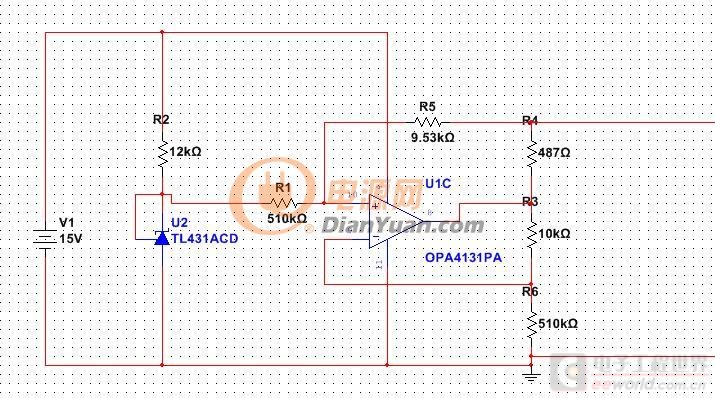

求高人解析运放工作原理

2019-03-25 14:43发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-03-25 17:43

< 只需要注意：R1和R6都是510千欧，R4加R5等于R3，都是10千欧。
这种结构，叫差动放大器。
但是，看不出这里使用差动放大器有什么用。

2楼-- · 2019-03-25 21:15

原图有一根线画到右边，不知道去了哪里。
如果这根线是去到了某个负载，那么此电路可能是为这个负载恒流供电的恒流源电路。

3楼-- · 2019-03-26 00:40

那是输出，具体怎么分析这个电路，

4楼-- · 2019-03-26 02:11

精彩回答 2 元偷偷看……

5楼-- · 2019-03-26 05:39

就是个恒流源电路，电流等于2.5V/510K，这也电流太小了吧

6楼-- · 2019-03-26 06:30

收下先
