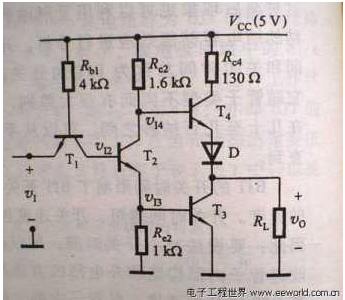

TTL反相器，为什么V1输入低电平时Rc2上的电压可忽略不计（附问为什么基级电流很小）

1楼-- · 2019-03-25 19:27

< 本帖最后由 cdzx@163.com 于 2017-3-23 00:39 编辑

楼主的问题很简单吧！

首先，当输入端为低电平的时候（不大于0.4V），T2关断（分析略）。
T2关断导致T3关断。
于是在IC内部，T4发射极电流无处可去，唯一的出路是输出端外接的负载。
在TTL正常工作的时候（即TTL电路的负载是其他TTL电路的输入端），并不需要提供稳态电流（TTL电路输入端不不吸收电流）。只有在TTL电路输出端电平转换的过程中，T4发射极才需要提供电流。所以正常工作时，处于稳态的时候，T4发射极在没有电流输出，基极电流也为零，Rc2上的压降也就应该为零。
在测试TTL输出端输出高电平测试的时候，我记得要求的输出电流应该不到1mA，好像是0.5mA左右。
假设T4的电流放大倍数为100，且输出电流为0.5mA，此时基极电流仅5μA。5μA电流在Rc2上的压降是8mV，相对于5V的电源电压，或者0.6V左右的PN结结压降，8mV电压本来就是可以忽略的。
特别的情况是，TTL电路输出端对地短路，这时候Rc2上的压降肯定不能忽。在这种情况下，Rc2的压降必然等于电源电压减去T4的发射结结压降。
