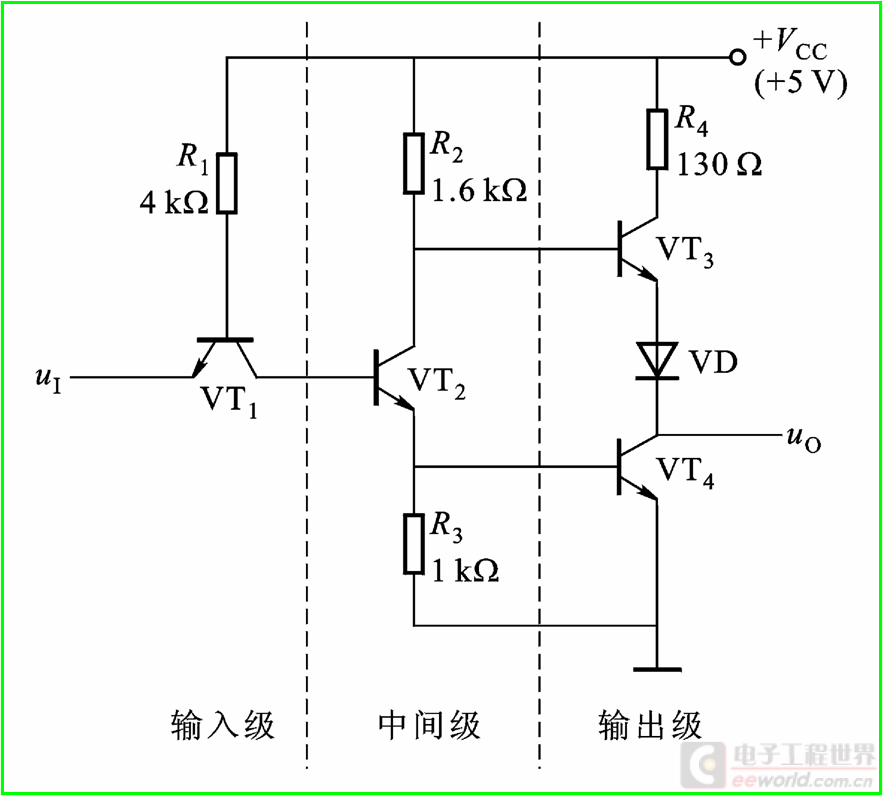

TTL反相器输入低电平时，输出端为什么是VCC-UR2-UBE3-UD2，而不是VCC-UR4-UCE3-UD2? 9f510fb30f2442a7a5a2a4f6d143ad4bd1130230.jpg
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
maychang
1楼-- · 2019-03-25 19:34
< 二者是一回事。
不用后者的原因，是VT3的集电极-发射极压降计算比较麻烦。
aiwuxiao2016
2楼-- · 2019-03-25 20:22
maychang 发表于 2017-3-21 12:49
二者是一回事。
不用后者的原因，是VT3的集电极-发射极压降计算比较麻烦。

谢谢您的解答
