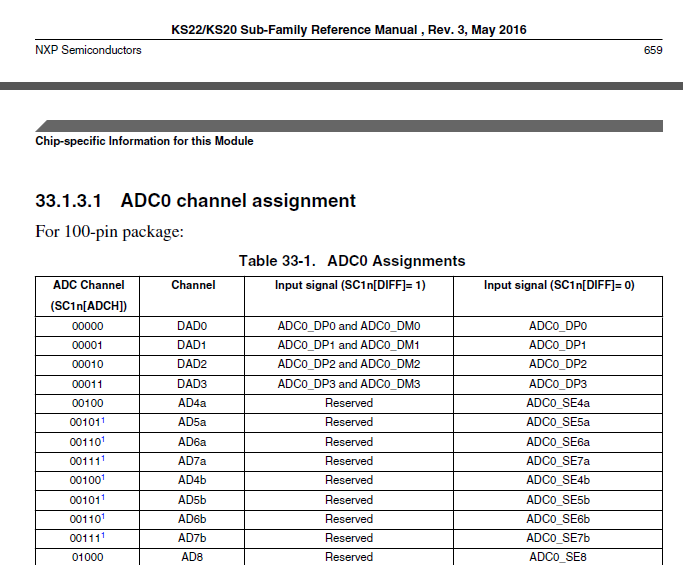

为了便于观察ad口管脚分布,将使用手册(pdf)上这一部分复制粘贴出来,整理后
ADC    Channel         Input signal
00000  DAD0             ADC0_DP0
00001  DAD1             ADC0_DP1
00010  DAD2             ADC0_DP2
00011  DAD3             ADC0_DP3
00100  AD4a            ADC0_SE4a
001011 AD5a            ADC0_SE5a
001101 AD6a            ADC0_SE6a
001111 AD7a            ADC0_SE7a
001001 AD4b            ADC0_SE4b
001011 AD5b            ADC0_SE5b
001101 AD6b            ADC0_SE6b
001111 AD7b            ADC0_SE7b
01000  AD8             ADC0_SE8
01001  AD9             ADC0_SE9
01010  AD10            Reserved
01011  AD11            Reserved
01100  AD12            ADC0_SE12
01101  AD13            ADC0_SE13
01110  AD14            ADC0_SE14
01111  AD15            ADC0_SE15
10000  AD16            VBAT
10001  AD17            ADC0_SE17
10010  AD18            ADC0_SE18
10011  AD19            ADC0_DM0
10100  AD20            ADC0_DM1
10101  AD21            Reserved
10110  AD22            Reserved
10111  AD23            12-bit DAC0 Output/ADC0_SE23

AD5a, AD5b 居然是AD11,百思不得其姐!后仔细看手册才发现最后位的1是小写的上标注释,巨汗
