本帖最后由 jplzl10000 于 2017-3-14 20:56 编辑

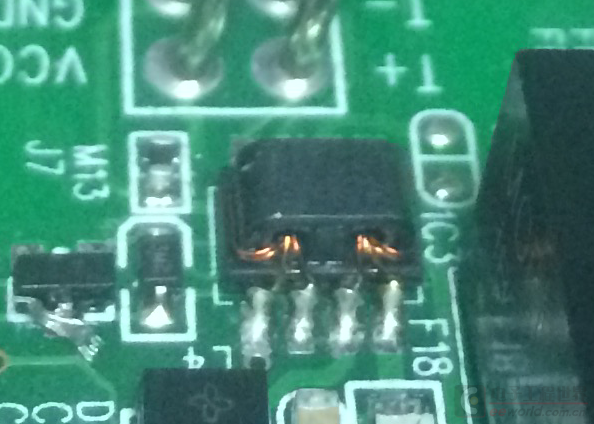

如图所示，圈中元件是个啥呢？
看电路连接，有点像是共模线圈哦，一共8pin，4对，2组。
2个孔中，一个电源，一个地，绕在一组，
然后另外两个信号线绕在一组
有知道这玩意的型号的么？还是定做的？
附上电路图，如下，图中L4即是了
此帖出自小平头技术问答
如图所示，圈中元件是个啥呢？
看电路连接，有点像是共模线圈哦，一共8pin，4对，2组。
2个孔中，一个电源，一个地，绕在一组，
然后另外两个信号线绕在一组
有知道这玩意的型号的么？还是定做的？
附上电路图，如下，图中L4即是了
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
看样子长得像共模线圈
可以拆下测量一下
共模电感，还是共模线圈呀？
反正应该是去共模干扰的
两个分开的孔里面，一个孔里面有两条线，在外壳上绕了一圈
有没有什么推荐的替代呢
测量什么？电阻？
表面都没丝印，估计是定做的
两个孔，4对脚，4条线，分在两个孔内
相邻的线在外壳上绕了一圈
