< F3是保险丝么？
如果是，那么F3已经将两支P沟MOS管短路，两支MOS管什么用处也没有，不必再分析。

分析电路，首先需要保证电路正确无误。
估计此电路绘制时发生了错误。

maychang 发表于 2017-3-13 15:58
分析电路，首先需要保证电路正确无误。
估计此电路绘制时发生了错误。

如果保险丝那里断路呢，剩下的该怎么分析？

dongsy2012 发表于 2017-3-14 08:59
如果保险丝那里断路呢，剩下的该怎么分析？

“如果保险丝那里断路呢”
如果F3去掉(开路)，那么这可能是一个延时软启动电路。

dongsy2012 发表于 2017-3-14 08:59
如果保险丝那里断路呢，剩下的该怎么分析？

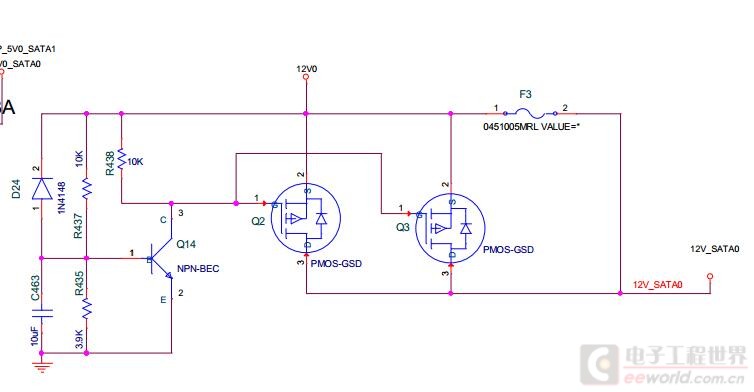

在12VO处得电之前，因无电的时间够长，我们可以假定电容C463两端电压为零，因为其两端并联了电阻R435。
在12VO得电瞬间，电容C463两端电压仍为零。从此瞬间开始C463通过R437和R435充电，充电时间常数大约是25ms。充电开始时Q14并未导通，Q2Q3也不导通，12V_SATAO处也没有电压。随着C463逐渐充电，Q14逐渐导通，R438两端电压逐渐上升。R438两端电压上升到Q2Q3开启电压后，Q2Q3也逐渐导通，直到Q2Q3充份导通，其电阻变得很小(手册中标注的Rdson)，12V_SATAO处接近于12VO的电压。
