三极管

2019-03-25 14:48发布

站内问答 / 模拟电子

5661 7

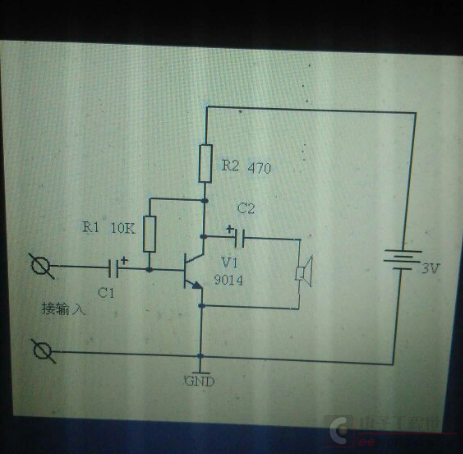

如图，三极管具有电流放大作用，但怎样应用这个功能呢，下图那个怎么实现信号放大的啊，不理解，先谢谢大神们的帮助。


此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-03-25 19:56

< 这是晶体管基本放大电路之一，共射极放大器。简单来说，就是晶体管集电极的电压变化受晶体管基极电流控制，由此得到与输入信号比，相位相反但幅值更高的输出。只放大电流的话，用射极跟随器。建议楼主找本电子技术基础模拟部分的教材看看。

2楼-- · 2019-03-25 23:10

“三极管具有电流放大作用”，说的是下图中标注2处(集电极电流)变化量比标注1处(基极电流)变化量要大，其比值就是电流放大倍数。集电极电流的变化量有一部分(不是全部)经电容C2流过扬声器，于是扬声器中电流(变化量)比基极电流变化量要大。也就是说，扬声器接在这里比接在标注1处可以放出更大的声音。



3楼-- · 2019-03-25 23:19

chunyang 发表于 2017-2-11 18:08
这是晶体管基本放大电路之一，共射极放大器。简单来说，就是晶体管集电极的电压变化受晶体管基极电流控制， ...

好，谢谢

4楼-- · 2019-03-26 03:43

精彩回答 2 元偷偷看……

5楼-- · 2019-03-26 07:43

JERRR 发表于 2017-2-11 22:18
我想知道这个电阻R1在这起什么作用啊，不要可以吗

电阻R1为基极提供不变化的那一部分基极电流（通常称偏置电流）。
在最简单的共射极放大电路中，R1并不是接到集电极，而是接到电源的。这样接，是施加了负反馈的接法。

要想详细了解，遵从chunyang在2楼的建议。

6楼-- · 2019-03-26 07:54

maychang 发表于 2017-2-11 19:43
“三极管具有电流放大作用”，说的是下图中标注2处(集电极电流)变化量比标注1处(基极电流)变化量要大，其比 ...

请问下扬声器的声音是靠集电极的电流变化来发出声音么？也就是说输入的信号也是变化的电流?通过电流的变化来发出不同的声音。那么麦克风发出的电流是交流电还是变化的直流电呢？
