AD623放大器不能满幅度输出，是什么原因啊？

2019-03-25 14:49发布

站内问答 / 模拟电子
1597 7 1174

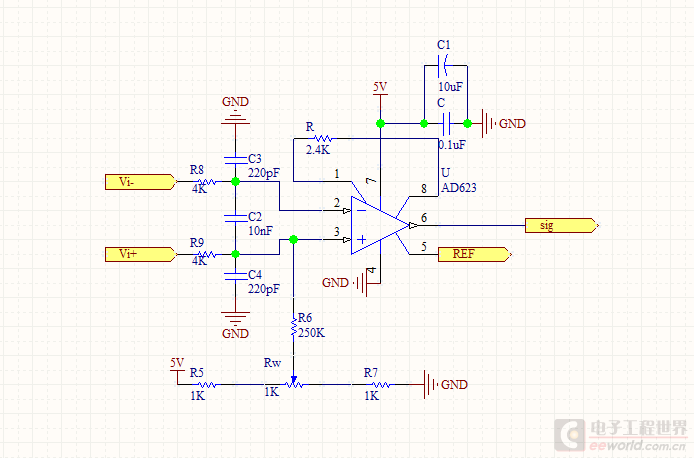

用信号发生器给AD623放大器输入峰峰值为50mV，频率为1kHZ的信号，放大器设计的放大倍数为40倍,工作电压为5V，单电源供电，5脚接偏置电压ref为1.32V，原理图和输出的波形为下图，为什么不能输出完整的波形？
QQ图片20161008163534.jpg 放大电路.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
dontium
1楼-- · 2019-03-25 21:05
< 楼主改变一下REF端电压看看波形有没有变化？

负载阻抗对输出也有影响。

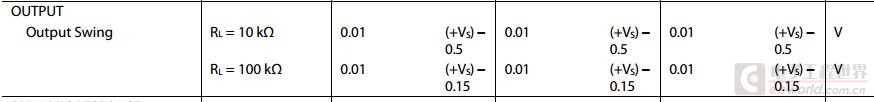

另，楼主可参考手册上的指标比较一下自己的试验条件。











cyq1245
2楼-- · 2019-03-25 22:22
 精彩回答 2  元偷偷看……
盛世龙精灵
3楼-- · 2019-03-26 03:04

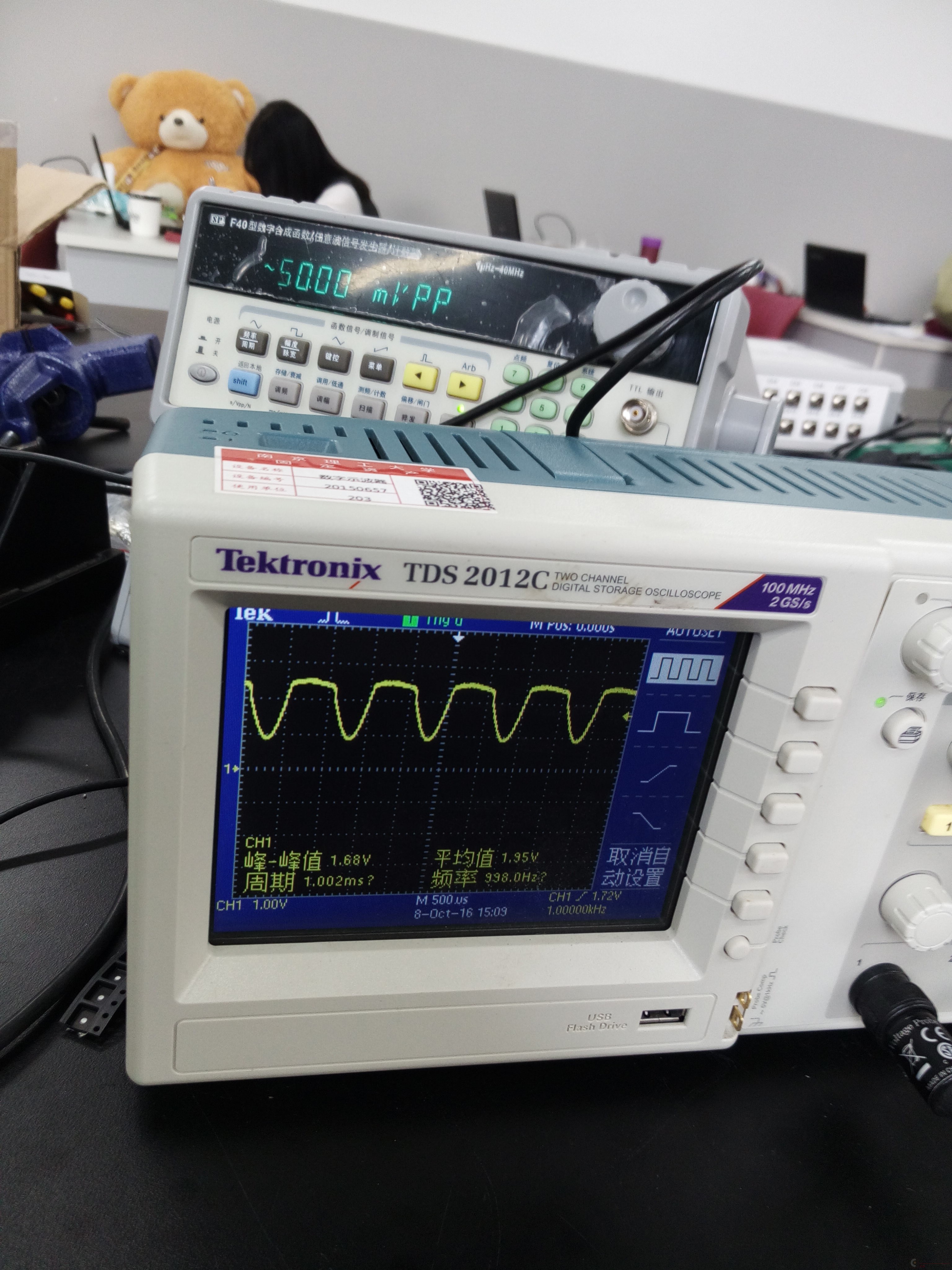

感觉可能和供给电压有关，芯片的输出信号不会大于供电电压，对于非轨至轨芯片会差得很多。你的放大倍数接近于43倍，150mV*43+1.32V=7.62V，远大于供电电压，肯定会削峰。看你的示波器也可以看出，其削至大致3V，这应该就是供电电压为5V时能输出的最大信号幅值。
ezezy
4楼-- · 2019-03-26 04:56
类似于饱和啦。
zhang0352505
5楼-- · 2019-03-26 05:15

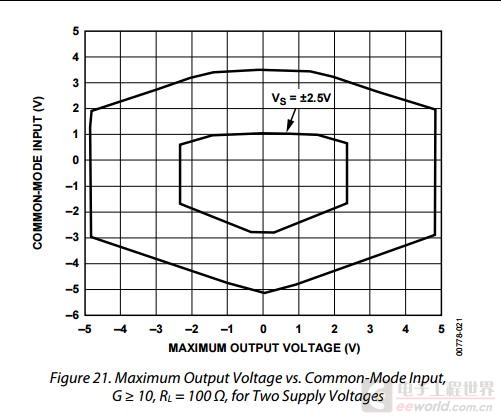

你仔细看数据手册，在后面几页写了输入电压范围，输入共模电压范围，已经最大放大倍数和最后输出范围，估计你应该超了，我没细看，你自己算算
zixue001782
6楼-- · 2019-03-26 05:20
楼上正解   这款运放的共模输入电压要在1.9~2.0V附近才能满幅输出
