请帮我推荐一款替代AD8622的运放

2019-03-25 14:49发布

站内问答 / 模拟电子
3736 3 1759
本帖最后由 天涯海角sr 于 2017-3-3 09:37 编辑

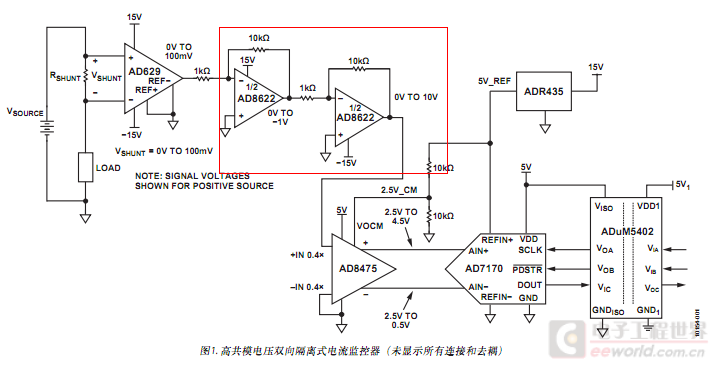

我模仿该电路作一个电压检测系统，图中AD8622的功能是把AD629的输出信号放大100倍。

这里有一点疑问，按书中所说，反相比例放大器需要在同相输入端接入一只平衡电阻，其阻值等于另两只并联。这里为什么没有加？

AD8622是一款所谓CMOS低功耗、精密、双通道、轨到轨输出的运放，电压噪声极低11nV√Hz。但这个东西挺贵，请帮我推荐一个性能上接近它、直插封装、价格稍低，且烂大街随处可买的替代运放。我的应用是±5V。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
jackfrost
1楼-- · 2019-03-25 22:12
< 同相端的那个平衡电阻不是什么运放都适用的，仅仅是针对运放输入无偏置补偿的类型，看了下AD8622的PDF，里面有张运放原理示意图58，这里面很清楚的显示了运放输入端带有输入偏置消除电路，因此这类输入结构的运放是不能加平衡电阻的，否则有可能VOS更大
dcexpert
2楼-- · 2019-03-26 03:11
ADI的运放性能的确不错，要替换还需要看你系统的要求，如信号频率、系统带宽、失调、电压范围等。如果只是用在电流检测上，的确用不着这么好的运放，选择一个稍好一点的轨到轨运放就可以了。

要有便宜又好不太容易，否则ADI的运放就卖不出去了。
天涯海角sr
3楼-- · 2019-03-26 07:18
本帖最后由 天涯海角sr 于 2017-3-3 10:34 编辑
dcexpert 发表于 2017-3-3 10:04
ADI的运放性能的确不错，要替换还需要看你系统的要求，如信号频率、系统带宽、失调、电压范围等。如果只是 ...

输入0~0.4V，放大倍数9.18，即输出在3.8V内。
然后接12位ADC，3.8V/4096=0.928mV，也就是最终输出误差不超过0.5mV就行。
ADC检测频率50kHz。
