jerry88yang 发表于 2017-2-25 17:21
实在羞愧，非常感谢您的帮助。对振荡电路精粹，我还没有领悟到，麻烦你加q我105647954:con ...

有问题就在论坛里解决吧. 我的QQ前不久刚清理了800多个ID, 基本上都是21IC网友加过来问问题的, 问过之后基本没再"联系", 久而久之积下很多的僵尸ID, 真正要找人聊天找起来还比较麻烦.
我也就是1996-1999年搞对讲机时, 对振荡器玩的多一点, 而且-40~+70度每5个温度点都有测试数据, 西勒振荡器确实是最稳定的. 但若VCO要快速响应的话, 接入系数小容易拖后腿, 所以一般都搞得比较大, 好在频稳度是由PLL决定, 故而关系倒不是大, 主要就是为了大范围调频率.

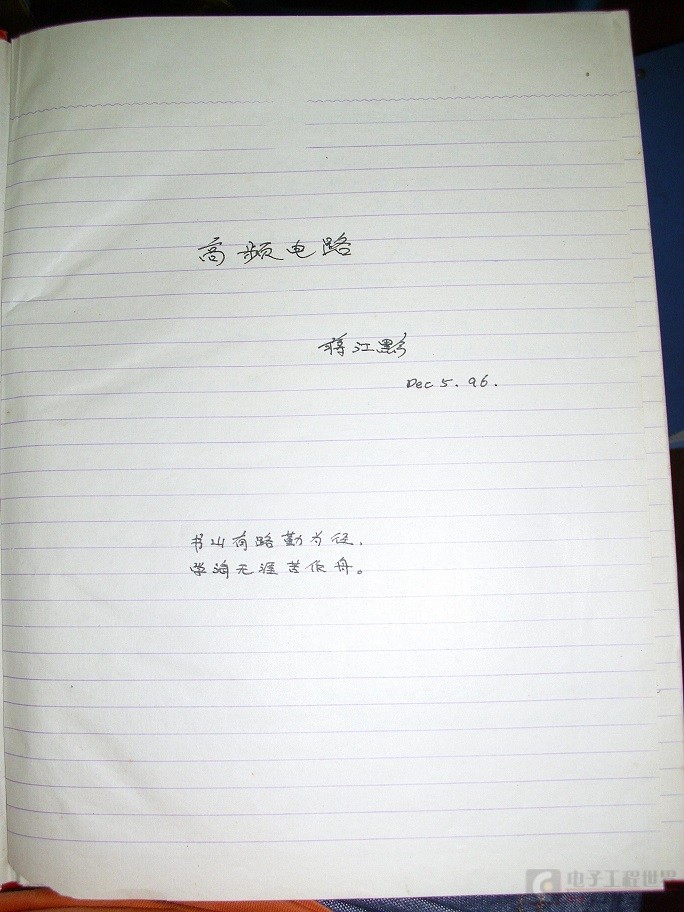

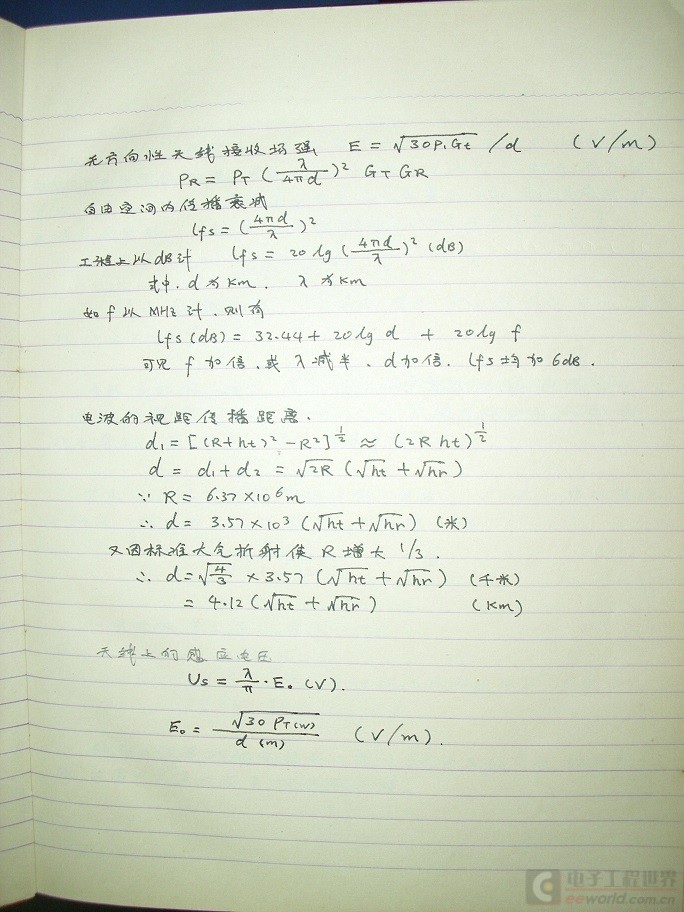

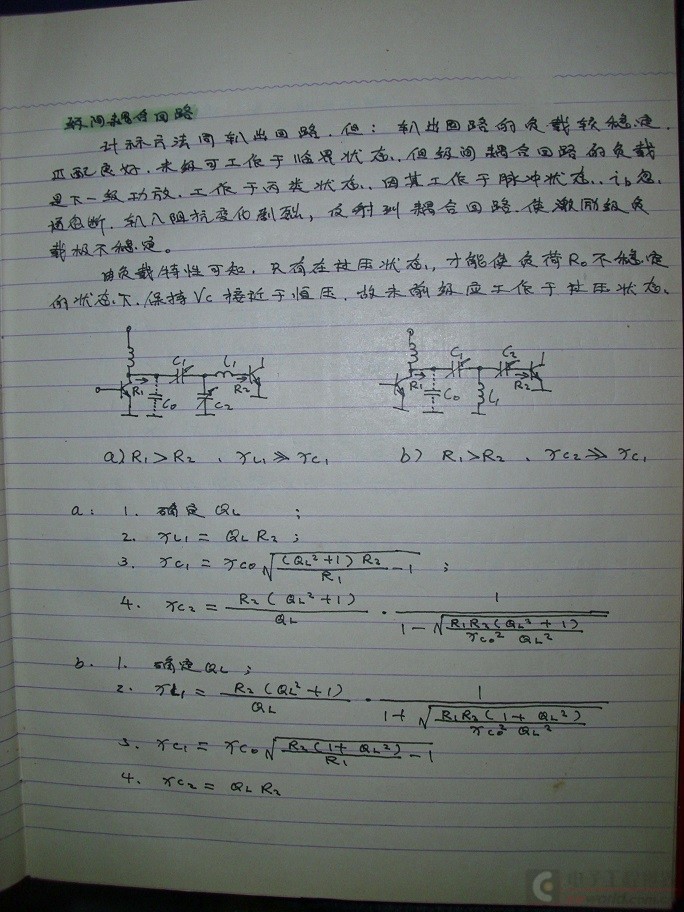

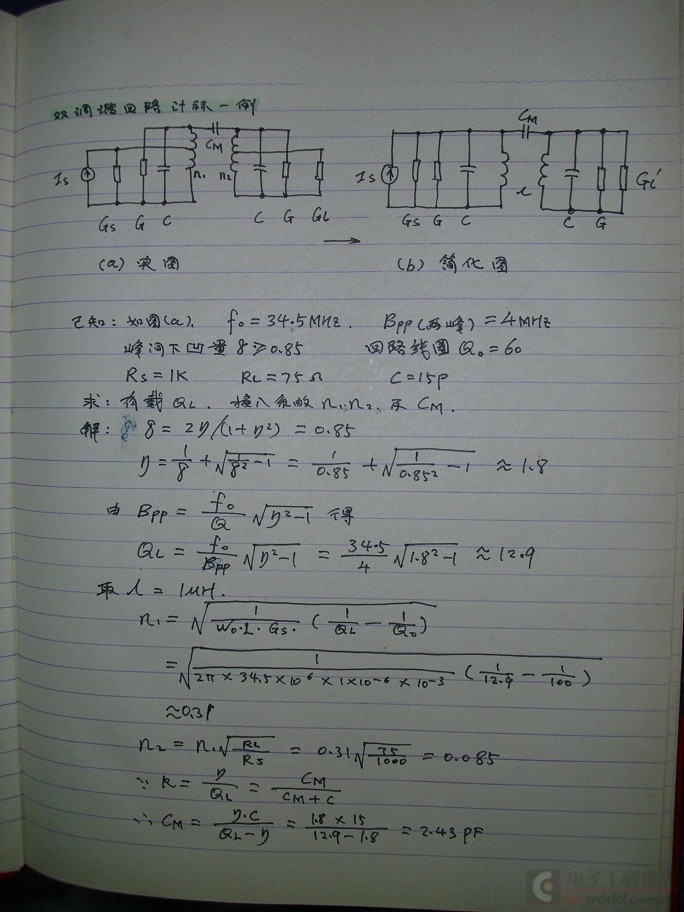

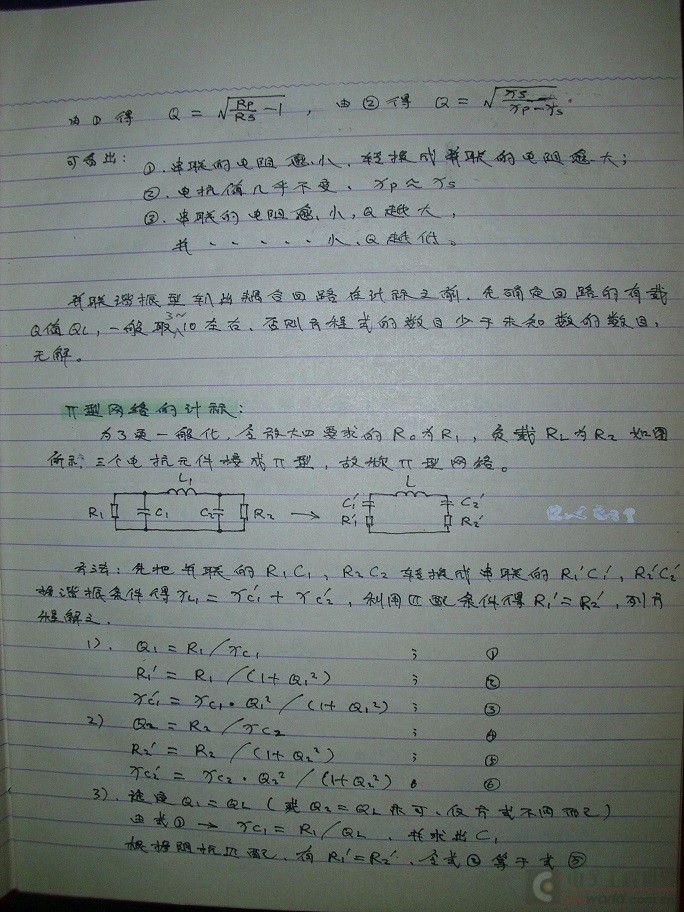

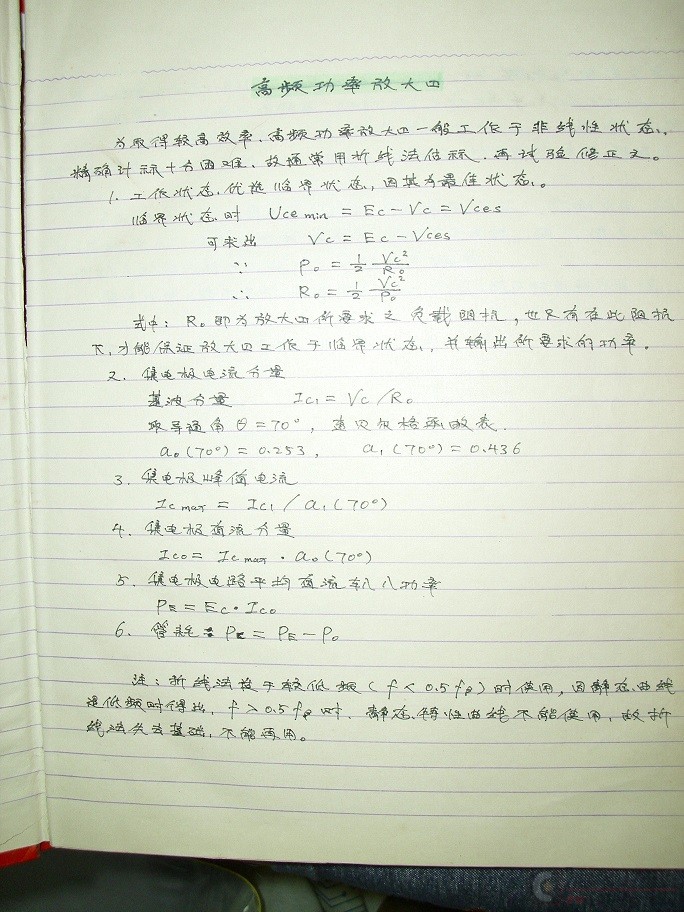

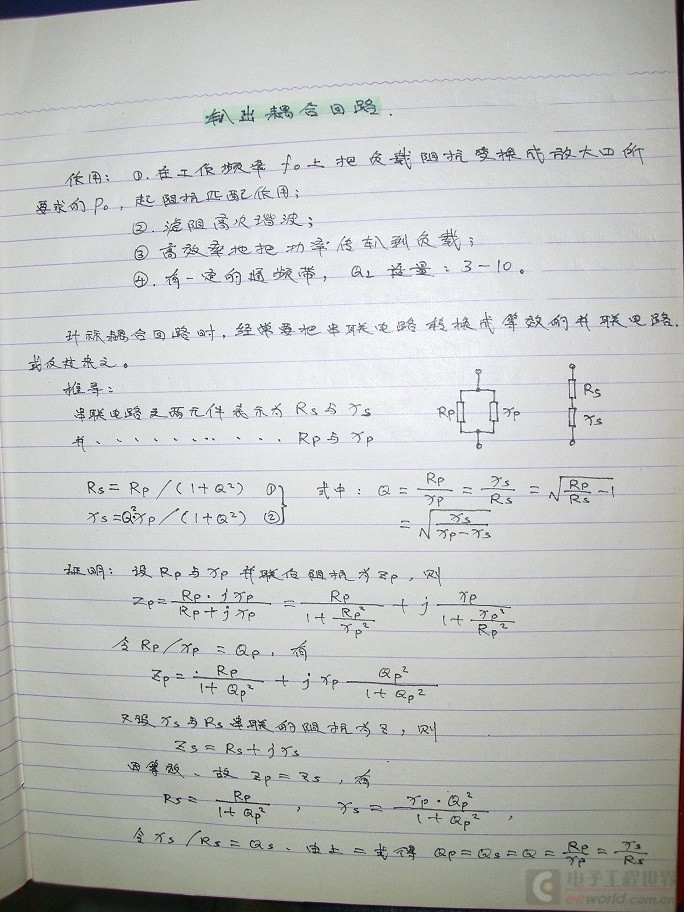

我的高频电路知识, 也是自学于谢沅清的<高频电路>, 现在还保留着一本16开笔记本

西勒电路,仿真可以,西勒电路实,际焊接后,无法起振,可能原因有哪些呢?

看不到图。
不过，西勒振荡电路确实是不大容易起振的。这种振荡电路的优点是振荡频率受管子因温度变化等而产生的参数变化的影响比较小。但在石英晶体广泛被采用的今天，已经被晶体振荡电路所取代。

本帖最后由 maychang 于 2017-2-24 19:26 编辑

jerry88yang 发表于 2017-2-24 18:00
西勒电路,仿真可以,西勒电路实,际焊接后,无法起振,可能原因有哪些呢?

这次看到图了。
你这些电感电容的数值，能起振才怪。
回去复习复习LC振荡电路，尤其是复习复习电路分析吧。

书本中：1、一般采用5V以上电压；2、振荡频率一般都在30MHZ以下；3、一般需要Ic静态电流达到3～4mA；4、C2/C3  = 5~8倍；试验过程中，又有说100MHZ的频率，Ic静态要调整到0.3~0.4mA,所以就出现了以上的参数结果。书本反复看了，总不能搞跟书本一样的电路，实际需求也千差万别。麻烦你给指点。。。
