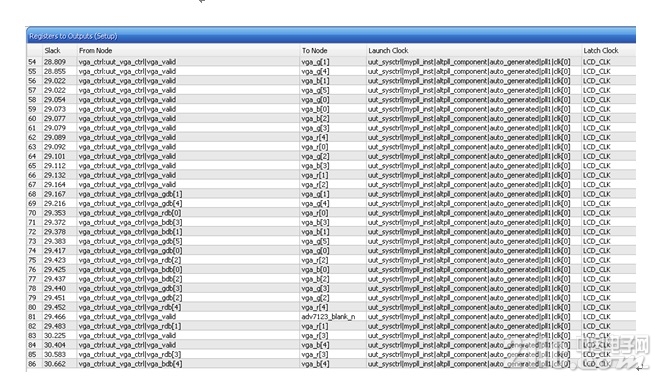

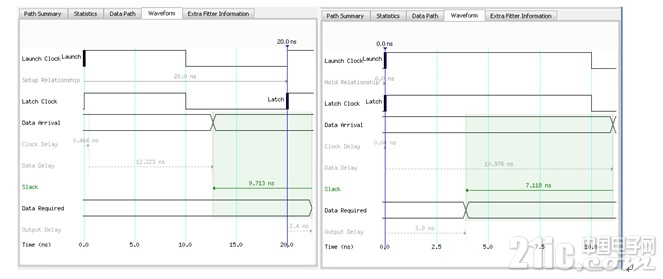

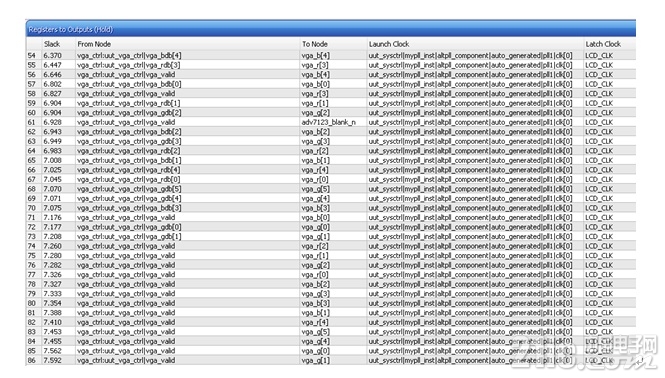

VGA驱动接口时序设计之7优化本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt 最后，再次编译系统，查看时序报告。如图8.41和图8.42所示，我们看到数据总线的Setup和Hold时间的余量都很充足，这样看来，我们的设计达到了时序收敛的目的。（特权同学，版权所有） 图8.41 setup时间时序分析报告 图8.42 hold时间时序分析报告为了帮助大家进一步的理解时序的概念，这里可以找一条路径，将他们的建立时间和保持时间波形图同时拉出来，如图8.43所示，大家便可一目了然。建立时间和保持时间会分别使用他们最坏的情况进行分析，然后得出相应的时序余量。左图的竖线条是时钟的latch沿，我们看在它前面9.713ns数据都是保持稳定的，完全满足ADV7123芯片datasheet上的0.2ns建立时间要求；右图的竖线条是保持时间的latch沿，它和launch沿是对齐的，我们看到它以后大约3.9ns数据才会发生变化，也完全满足ADV7123芯片datasheet上的1.5ns保持时间要求。（特权同学，版权所有） 图8.43 某路径的setup时间和hold时间波形示意图
