无源低通滤波器实物测试问题

2020-02-17 19:47发布

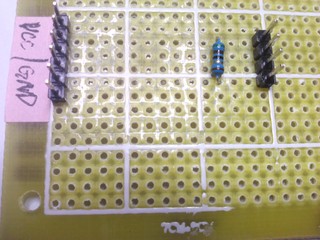

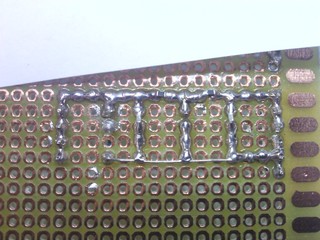

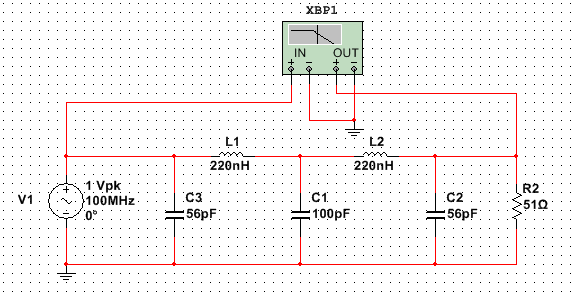

Unnamed QQ Screenshot20130905150317.png   原帖问题是想设计一个无源低通 截止50Mhz 60Mhz衰减大于-3db,200Mhz大于-20db。  承蒙各大师指点后,对其进行重现整改(参考了日本人的那本LC滤波器制作),暂一单端出现,仿真比较成功,但是实际测试时的问题是:信号发生器发出1V 30Mhz 频率时,将发生器的红笔接在途中VCC ,黑笔接GND 再将示波器的地与GND相连,测试端接触VCC时测得的峰峰值只有500mv,改变发生器的频率(10M~100M)在测试时,发现只有在70M左右时,测得的峰峰值最大900mv,其他频率都在500~900mv左右,我直接将两个红笔脱离板子 接在一起测试是1v,没有问题,不知道为什么会在接入电路就衰减啊??  之前焊的那几个板子也都有这个问题…… 求高手指点…… 焊的恶心,勿拍砖哦!
IMG_20130905_150533.jpg IMG_20130905_150546.jpg
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
