USB和UART串口子板设计概述本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》

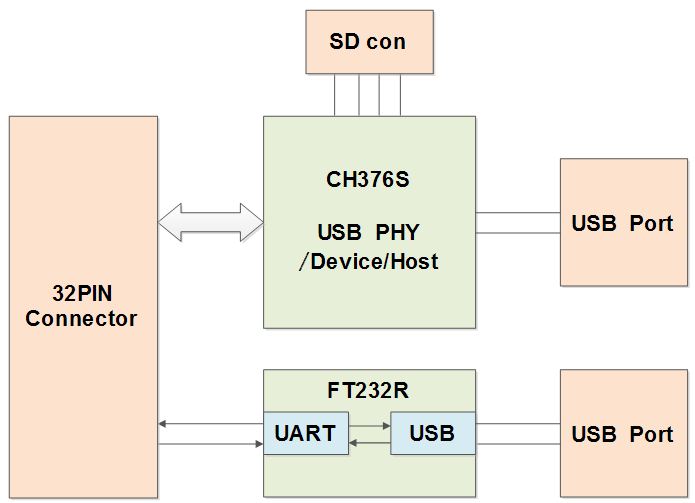

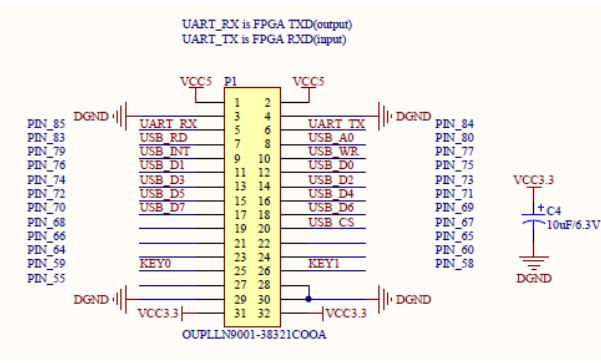

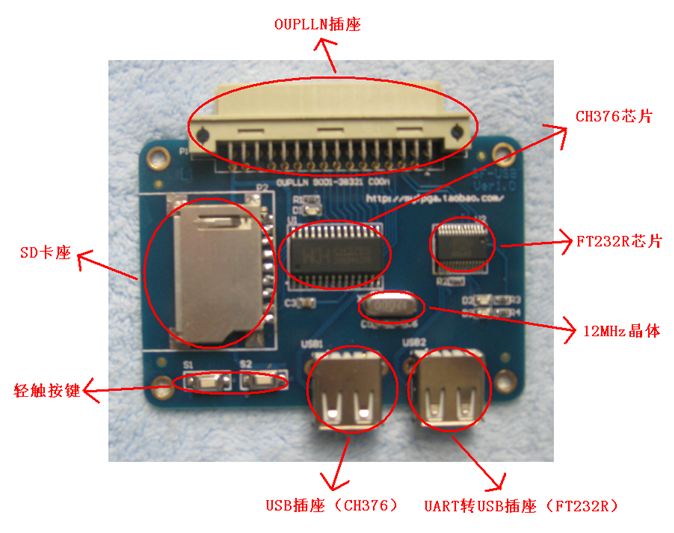

         SF-USB子板主要有两颗和USB相关的芯片，CH376S是集成了USBPHY/USB Device/USB Host的不折不扣的USB芯片，它通过一条并行总线连接到FPGA，FPGA可以利用这条总线来进行USB数据通信，CH376S不仅可以作为USB Device和PC通信，而且也可以作为Host连接U盘或者SD卡等设备。而FT232R则是一颗USB转UART芯片，确切的说，应该是一颗能够借USB线缆传输UART协议的芯片。SF-USB子板的功能框图如图3.63所示。（特权同学，版权所有） 图3.63 SF-USB子板的功能框图         SF-USB子板的实物照片如图3.64所示。（特权同学，版权所有） 图3.64 SF-USB子板实物照片         最后，我们可以看看32PIN连接器上的信号定义，如图3.70所示。（特权同学，版权所有） 图3.70 SF-USB子板与FPGA的连接插座电路SF-USB与FPGA引脚定义如表3.9所示。（特权同学，版权所有）表3.9 SF-USB与FPGA引脚定义  分类  名称引脚号功能描述UART通信UART_RX85FT232的UART接收信号。UART_TX84FT232的UART发送信号。USB通信USB_INT79CH376S芯片的中断请求信号。USB_A080CH376S芯片的数据/指令选择信号。USB_CS67CH376S芯片的片选信号。USB_RD83CH376S芯片的读选通信号。USB_WR77CH376S芯片的写选通信号。USB_D075CH376S芯片的数据信号。USB_D176CH376S芯片的数据信号。USB_D273CH376S芯片的数据信号。USB_D374CH376S芯片的数据信号。USB_D471CH376S芯片的数据信号。USB_D572CH376S芯片的数据信号。USB_D669CH376S芯片的数据信号。USB_D770CH376S芯片的数据信号。
